CST CS频率设置

05-08

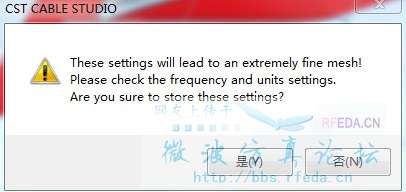

当我设置频率为0--20GHZ时,会出现下面的错误,是怎么回事?我需要设置网格吗?要怎么设置?



英语翻译一遍不就明白了么

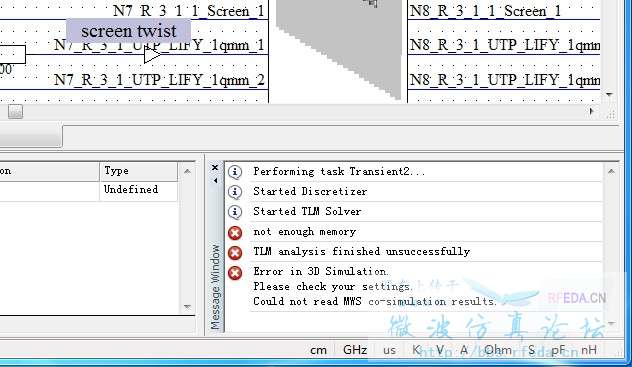

我明白意思,可不知怎么解决,应该说的是存储不足吧,可是该怎么解决呢?

对同一模型,设置频率越高,网格尺寸越小,网格数就越多,需要的内存就越大。你为什么要仿真这么宽的频带?

减小频带宽度应该,个人觉得还是换一台内存大的服务器来仿吧

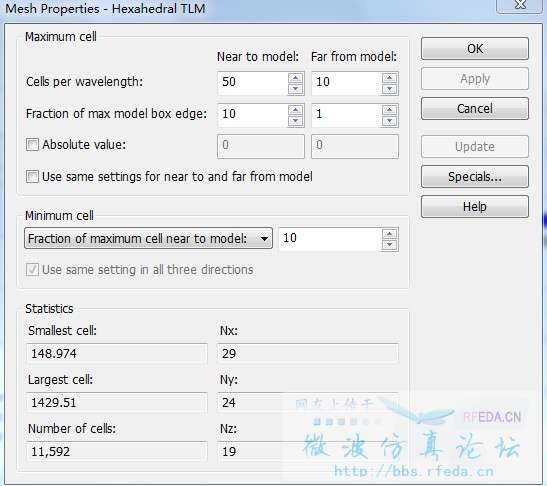

我的仿真实验需要,大师觉得我该如何设置下面的网格呢?


网格你就选最小波长的1/5就可以了撒 若果网格数码还是太大,运算量大,选1/4看看试试撒!

请问,在CST中对于网格的设置有什么规律吗?或者有什么需要注意的吗?

看看宣传册最后几页的网格设置技巧吧
你先设置稀疏一点看看效果,慢慢加密再看看收敛性
50有点大,换成30试试
