CST MWS腔体滤波器一直画不好,有人做过类似的滤波器吗?

05-08

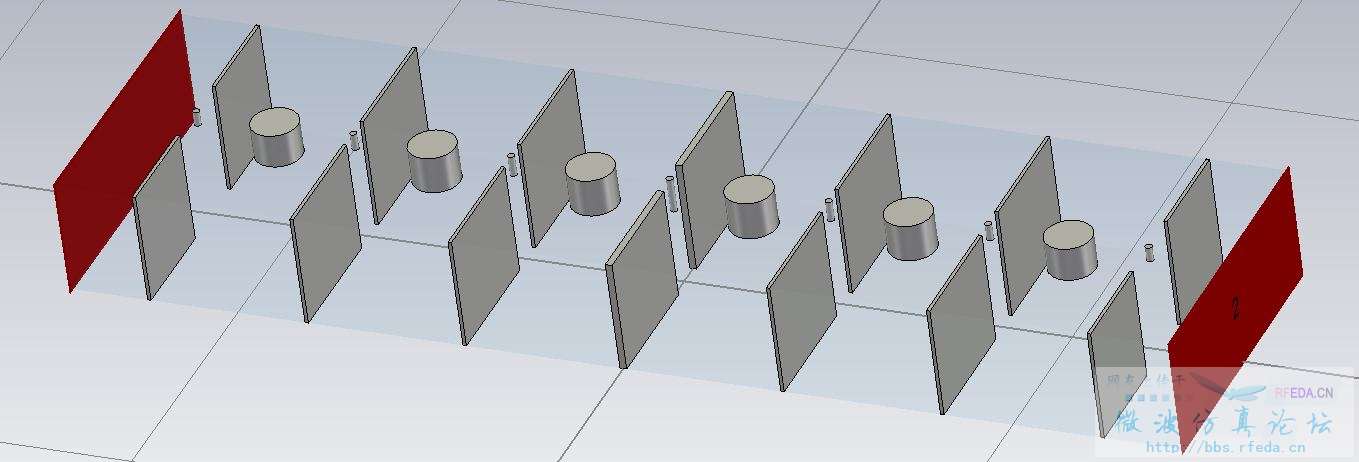

这个腔体滤波器。我一直画不好,调整调频螺钉 和 缝隙宽带都调整不好。
有人做过类似的滤波器吗? 给点指导。



  • 就是个波导滤波器嘛,尺寸没调对呗。我设计这种滤波器的时候都不加调节螺钉的

    有没有一些简单的教程指导下,如何调整。我刚刚开始做这方面的例子。
    多谢。

    将所有的尺寸都设置为参数,进行参数扫描

    这么个简单的波导滤波器结构并不复杂,画不好说明小编对软件操作不够熟练,这是基本功。

    这个得多慢啊,cst跑的速度没法想象的。

    看着结构像多腔级联结构,可不可以先仿真两个腔呢?调好了参数之后再仿真完整模型
    仿真很慢?你这个东西多大?用的什么求解器?机器配置?

    这个扫描参数的时候很慢的,跑一次大概1分钟,但是优化参数的话就要很久了。我已经跑了两天了。囧吧。
    这个是级联的滤波器,正考虑单级仿真看看效果。然后级联。

    真有耐心。

    一次要1分钟?优化已经两天了?你设置了多少个参数同时优化啊

    11个参量啊。

    太多了吧,选一些关键的参数进行优化

    我也遇到这样的问题望小编帮忙解答

    11个参量的优化。   这种优化算法 应该目前还没发明出来 而且也不敢保证 优化出来的是全局最优  很有可能 会陷入 局部最优的陷阱里
    建议 一个参数一个参数先扫一遍 大致看看每个参数的影响  再优化
