如何在CST DS中仿真稳压二极管?
05-08
如题,谁做过类似的仿真么?

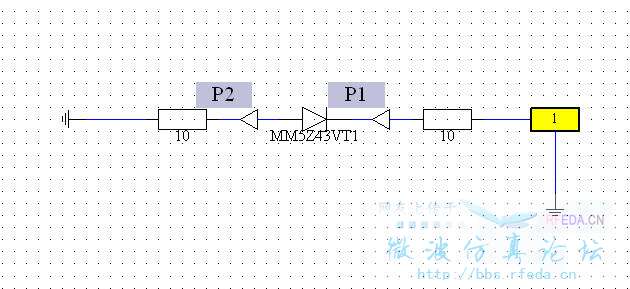

我是按照下面的步骤做的:

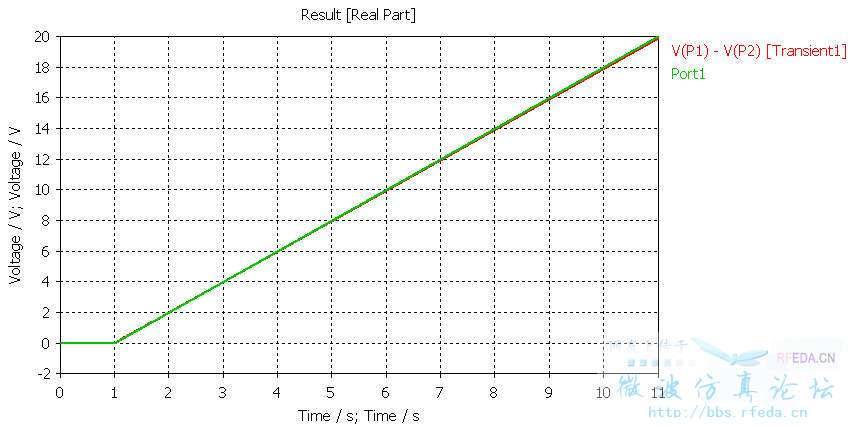

从仿真结果来看,应该是没导通,但这个稳压管的导通电压应该在4.5V左右,我哪里弄错了?求大神。

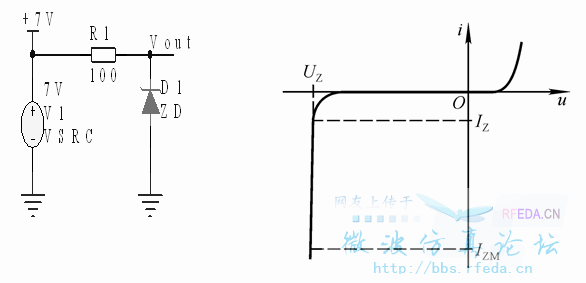

我觉得你应做成我这个图那样接法。如果你的二极管稳压是4.5V,测试用的直流电压源应该在5-9V左右就比较适宜。我这里用7V。还是就是那个R1,适宜用几百OHM就可以了。这个电阻影响输出电流的大小。电阻过小会把你的二极管搞挂掉。所以这个电阻是非常重要的。
计算电流为(VCC-Vzd)/R1=Iout,Iout不能过大(这跟ZD的功率有关,查看该器件的手册),否则ZD会被干掉....
我是按照下面的步骤做的:
从仿真结果来看,应该是没导通,但这个稳压管的导通电压应该在4.5V左右,我哪里弄错了?求大神。
额。没人做过类似的么?
你看看二极管里面的参数对吗?貌似 spice语言写的,可以看看它定义的稳压电压,另外你可以先看看它的正向特性如何。
这个你仿真的怎么样了?
我也在做仿真呢
难得Hawk发贴,必须支持一下!
我整理一张图,以表示Hawk一直以来的帮忙。
我觉得你应做成我这个图那样接法。如果你的二极管稳压是4.5V,测试用的直流电压源应该在5-9V左右就比较适宜。我这里用7V。还是就是那个R1,适宜用几百OHM就可以了。这个电阻影响输出电流的大小。电阻过小会把你的二极管搞挂掉。所以这个电阻是非常重要的。
计算电流为(VCC-Vzd)/R1=Iout,Iout不能过大(这跟ZD的功率有关,查看该器件的手册),否则ZD会被干掉....
这个在PSpice里仿真过,CST里还没用过。
貌似二极管的方向接反了,或者激励加负电平试试。
大神也在求大神啊
稳压二极管是TVS啊?
教科书上讲的跟5楼的一样耶。
求答案!
