CST MWS PCB上一段时钟走线的EMI仿真

各位大侠大家好！
小弟想用微波工作室仿真一个8层板上一段时钟走线的EMI，遇到困难了，大体如下：（问题较长敬请大虾谅解！）

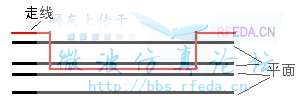

1、我先将无关的网络、元件、叠层都删除，然后用slice功能把多余的部分切掉只剩下关心的部分（整个模型区域大小在毫米量级），然后在时钟走线起始端和参考地之间设置电压源、在时钟走线末端和参考地之间设置50欧姆阻抗，该时钟网络上还有几个集总的阻容器件；最后的模型包含时钟走线、时钟走线的三个参考平面层、相应的介质层，如图；
2、该时钟走线频率是26M，我设置频率为25.9到26.1；
3、我将边界条件设置为open（add space）；
4、我想观察电流密度，所以在field monitor里选择current  density；
5、用Transient计算时，错误提示 ，大意是说集总参数器件被当成了单个的点，让把mesh line ratio增大，我从初始值的100增大到1500错误才消失；
6、但此时又提示说计算量太大建议优化，我也不知道该怎么优化了，结果计算了一下午才3%，实在受不了，我电脑的内存是4G的；
大家看看有什么问题：是我模型太复杂?还是网格划分有问题?还是边界条件设置的问题?还是频率太低不适于计算?还是不该选择Transient方法?
耗费了两天也没琢磨出门道来，希望诸位大虾指点，万分感谢！

1、为什么设置电压源而不设置S参数端口?另一端直接接地即可；
2、频率太窄，如果可以设置0，建议从0开始，如0-30MHz；
3、边界无问题；
4、观察电流密度，应该设置磁场，也就是表面电流；
5、网格中的另外两个值是如何设置的?1500有点大了，实在不行还可以局部加密；
6、应该是存在极小的网格，总网格数?
还有问题就上模型吧
