关于HFSS生成方向图时变量太多的问题

05-08

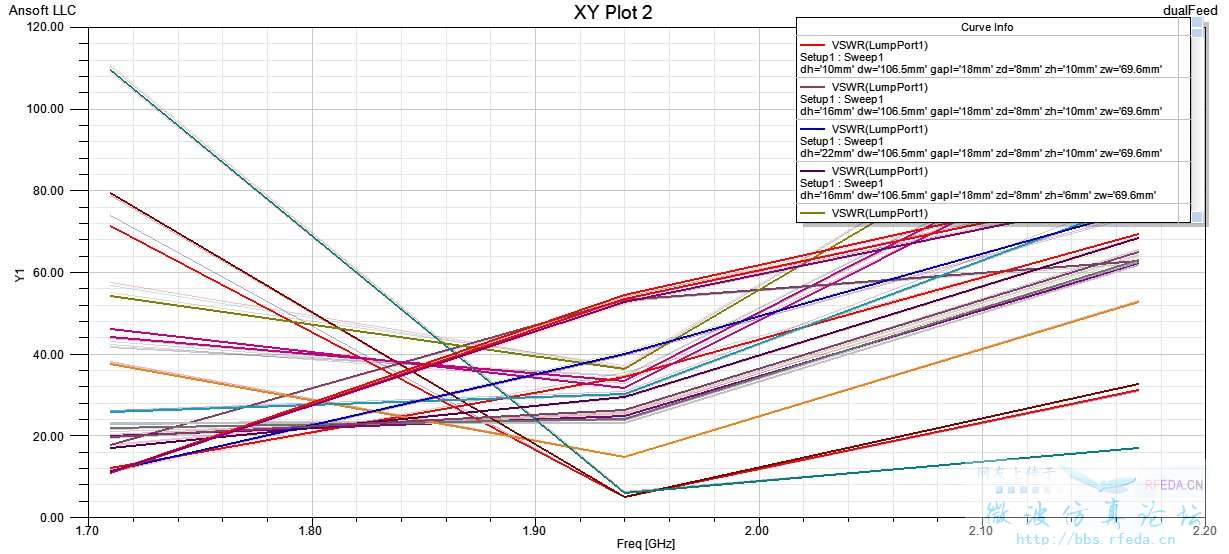

设计一个天线,计算完成后,要生成远场方向图时,总是出现很多条线,我所需要的只是当前变量值下的主极化和交叉极化两条线,结果它把所有变量各种组合下的主极化交叉极化的曲线都描出来了,不知道怎么去掉,很是烦恼。 麻烦哪位大牛能指点一下,不胜感激!下图是驻波曲线,模型里只有两个端口,我只要两条线,结果它画了不知道N条线我.....


HFSS11吗?,你自己在选结果里面选择你只想要的值啊

e.g.
Results >> Creat Modal Solution Data Report >> Rectangular Plot >> Families>>Variable/Edit
在edit里勾选所需要的值。

是要自己选择结果显示值选项
