请问如何使用sweep功能画出等宽度的带线
05-08

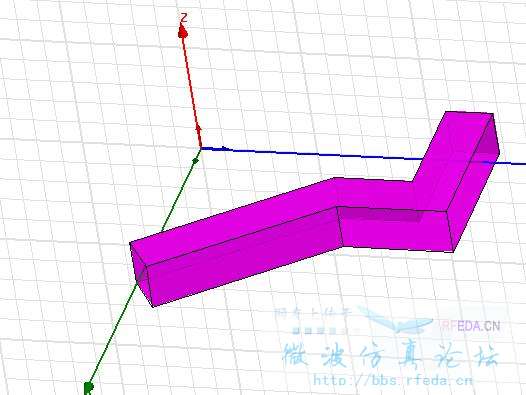

在HFSS的sweep功能的around path可以方便的把一条折线变成一段体积的线。如图所示:
可是好像在微带馈线中一般是不设置厚度的。有什么办法让一条折线变成一个有宽度的面吗?

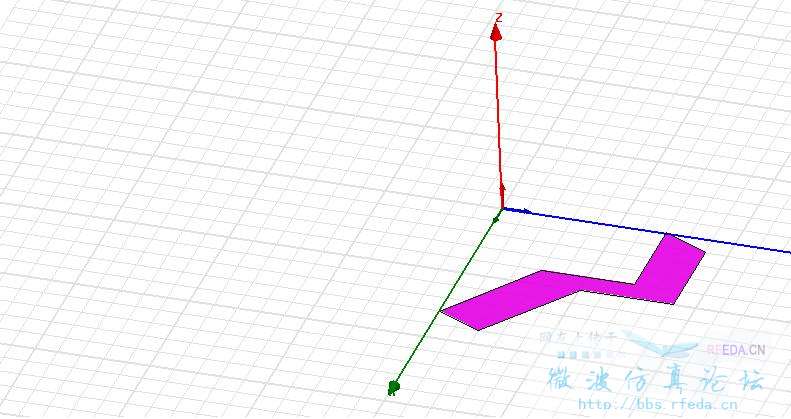

PS:昨天试了一下,画一条折线和一个线段,然后选中用Sweep-->along path 可以画出平面
但是:1 折线和线段好像不能是垂直的。否则会报出“
[warning] Acis warning: "Sweep profile is nearly tangent to path."”
2 画出来的不是等宽线
可是好像在微带馈线中一般是不设置厚度的。有什么办法让一条折线变成一个有宽度的面吗?
PS:昨天试了一下,画一条折线和一个线段,然后选中用Sweep-->along path 可以画出平面
但是:1 折线和线段好像不能是垂直的。否则会报出“
[warning] Acis warning: "Sweep profile is nearly tangent to path."”
2 画出来的不是等宽线
我也想学学。
这个功能在画一些扭来扭曲的波导时很管用看样子
可以仿真扭弯波导。
同样有小编的这个问题,如果是螺旋微带岂不是有一根曲线就行了
怎么画三维图啊用sweep,求具体步骤,带图更好
在HFSS12版本以后可以使用Polyline Cross Section功能实现小编的要求
求图。求详细步骤。
