请教同轴线馈电问题
05-08

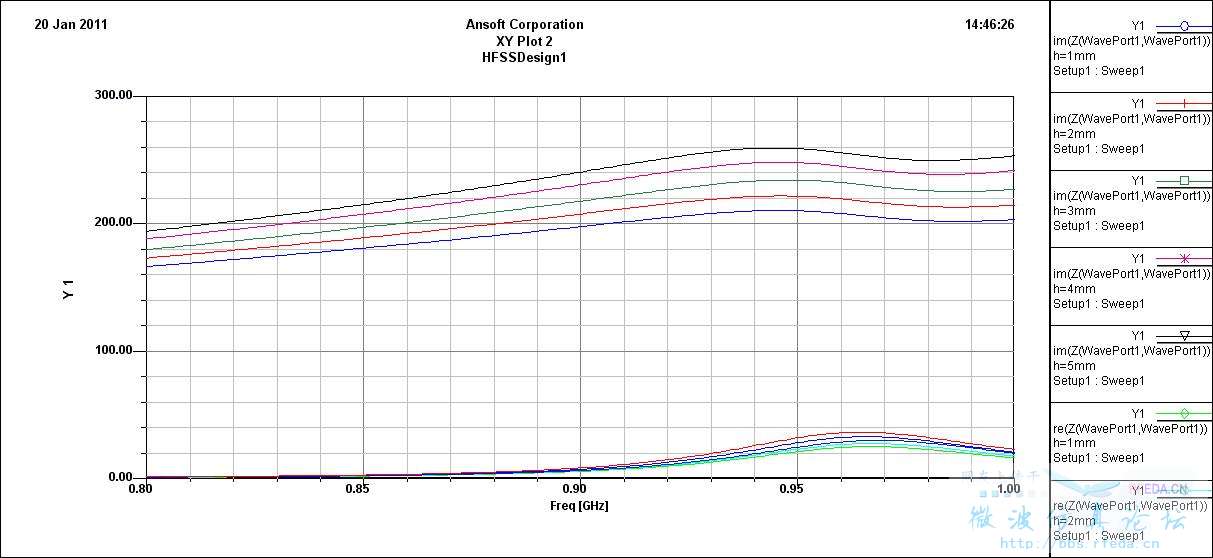

同轴线馈电,仿真出来的阻抗结果跟画的同轴线长度有关,如下图
我的设置: 用的driven modal
端口设置在同轴线的这个面上,见下图
还有,我发现用driven terminal的结果和driven modal差异很大
求高手解惑
我的设置: 用的driven modal
端口设置在同轴线的这个面上,见下图
还有,我发现用driven terminal的结果和driven modal差异很大
求高手解惑
用Driven terminal和Driven modal要看你仿真的是什么东东,你现在仿真的阻抗结果是从你的同轴线端口看进去的整个网络的阻抗结果,这个肯定是与同轴现在长度是有关系的,这涉及到阻抗匹配的东东,你算的又不是同轴线的特性阻抗
谢谢高手解释
