HFSS 参数扫描 方向图问题
05-08
我仿真一副天线 使用了参数扫描功能 可以看到驻波比在各个参数时的情况 但是看不了辐射方向特性随在参数变化时的情况 只能看全局变量(我设置的参数是全局变量)的初始值下的方向图
请问怎么解决?
谢谢了
请问怎么解决?
谢谢了
这么多人看过了 没人会么?请大侠指教啊
solution 选项里面选setup:sweep
谢谢回复
不过我想说 我选了 然后 sweep 选项选sweep design project variable 选项
画出的增益图 什么都没有 空白
我不知道选这个的话 驻波比在各个参数取值下的情况我也看不到啊
参数扫描不行,你要设单点(single point)一个个扫,手动滴才会出方向图,没时间的话可以编个程序,编程我不会,我是原始手动一个个点扫的
谢谢支持
是不是设置参扫最后一个sweep没有选save fields and mesh?
看参扫的图应该能看啊
6楼说得对 不选这个能看驻波看不了远场
我选了 啊

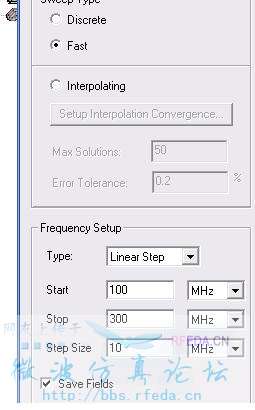

请您看一下是不是这个选项 我就设置了一个setup 一个sweep
附件是我的图片
最好用discrete,不用fast
lz别这么费劲了,还是贴出你模型吧
这么折腾,都累
我弄好了! 谢谢了所有人!
用过的人一句话我就明白了
没用过的人贴模型也说不明白
不是这里 这是扫频设置 是在扫参数的设置里面勾上
谢谢 我明白了 弄好了
你好,我也碰到同样问题,怎么弄的
小编,你把怎么解决的方法说一下吧?这样大家都明白一下,谢啦
