天线实际测试时端口焊接工艺问题
05-08
加工了一个手机微带天线 采用的跨结方式馈电的 直接用SMA接口是没有办法焊接的 看到有的论文上的图片他们都是使用一个同轴线 剥开焊到两个馈点上的 內芯焊接到天线上 外芯焊接到地板上 但是我的问题是不知道那种方式准确度如何 不知道实际中这种情况时大牛们是怎么操作的

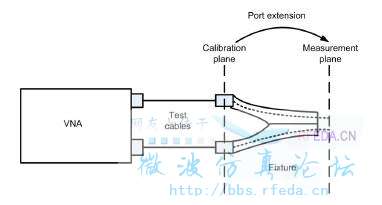

上图是一个two port的 port extension技术,但是你需要的是one port,但道理相同。
若是拉一条同轴线到馈入点的话,网仪还需要做port extension喔!
能说的详细点吗 谢谢 port extension是什么意思?
就是校准测量平面到feed端,你接一条同轴线,网仪测量截取数据的平面在你同轴线的SMA接头处,所以你还需要把此段同轴线的效应给去除掉!
上图是一个two port的 port extension技术,但是你需要的是one port,但道理相同。
谢谢了 尝试一下
你可以到IEEE上搜搜新加坡国立电信研究院陈志宁关于RFID天线阻抗测量的文献
上次他过来学校讲座的 没有注意到他提得的这个问题 惭愧啊
小龙同学?
