HFSS仿真环形耦合器的问题求助
05-08

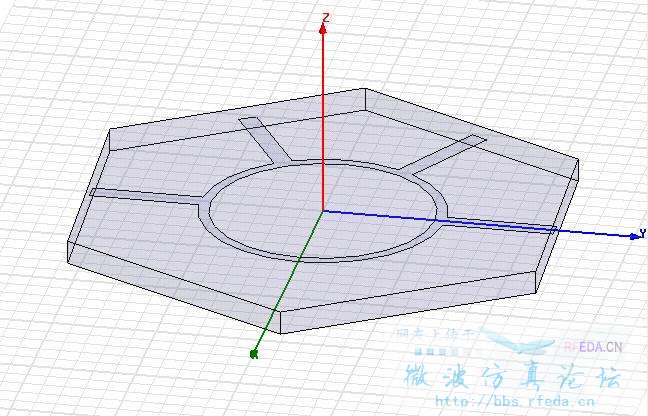

在仿真环形电桥设置激励机制端口时,在创建矩形端口面,可是矩形端口始终与Trace端所在面贴合不起来,WAVEPORT设置不了。请高手帮忙。
不知你的HFSS版本,HFSS11以前,终端驱动求解类型定义波阻抗时需要用户手动设置终端线(Terminal Lines)作为电压的积分路径,HFSS根据设置的终端线计算端口节点电压;在HFSS11版本中,改为由系统自动设置终端线作为磁场的计算节点电流。可参考自带的HELP文档。
我感觉是你的尺寸好像画得不太合适,或者是否放在同一平面上,我以前也遇到过这种情况
嗯,zhangyuan27 说得对,就是不在一个平面内,这要怎么弄啊?
在其中一个端口面设置相对坐标,然后如书中步骤复制,加激励等等
我最近刚学,也遇到了这个问题,请问怎么解决的,谢谢。
先看下你的工程是不是对的,有可能是工程文件中的设置没有对,是不是有些操作不对。
