请问HFSS中在设置主从边界条件以及天线阵列设置中的scan angle是神马?
05-08
最近要仿真一个平板反射面天线阵列,因为阵列非常大,而且平面波照射又是斜入射,所以我考虑把这个阵列分成很多小的部分,然后得到它的方向性等等结果,最后再综合。
遇到了一些问题:

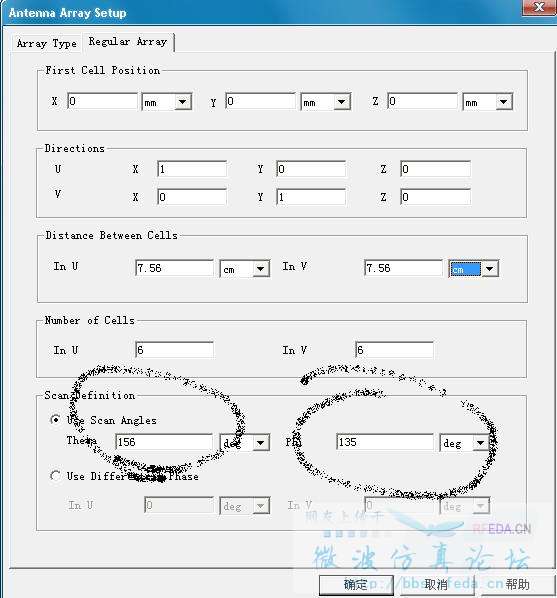

1,在radiation中选择array setup,后面的scan angle是什么意思?

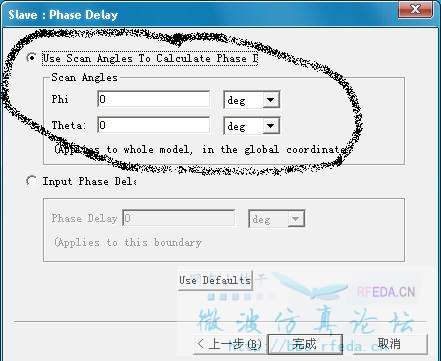

2,平面波斜入射计算天线阵列的RCS可否使用周期边界条件来仿真呢?我试着用M/S来仿真,即空气盒周围是M/S,上下是radiation(因为阵列是二维,只在四周有延伸)。但是得到的结果不太理想。如果可以,请教下应该怎么设置?还有,在设置slave边界条件的scan angle是什么意思?主从条件的U和V方向是怎么确定的?
谢谢各位解答
遇到了一些问题:
1,在radiation中选择array setup,后面的scan angle是什么意思?
2,平面波斜入射计算天线阵列的RCS可否使用周期边界条件来仿真呢?我试着用M/S来仿真,即空气盒周围是M/S,上下是radiation(因为阵列是二维,只在四周有延伸)。但是得到的结果不太理想。如果可以,请教下应该怎么设置?还有,在设置slave边界条件的scan angle是什么意思?主从条件的U和V方向是怎么确定的?
谢谢各位解答
扫描角度。比如,偶极子水平沿Y轴放置,那么它的E面是PHi=90度,而Theta的角度就是扫描角度、
我还是没太懂。是和天线本身的方向性有关么?
我也遇到同样的问题,而且我的上下设的floquet端口,模拟远场,floquet端口中也有一个scan angle,在仿真平面波斜入射情况下阵列的RCS时,三种扫描角应该分别如何设置呢?
而且同时模拟相控阵的天线阵的散射和辐射方向图时,应该分别如何设置主从边界,floquet端口、attena setup 的扫描角呢?
另外,如果上下面设置成radiation边界时,应该分别如何设置主从边界、attena setup 的扫描角呢?
不清楚啊 帮顶
