环形定向耦合器设计

05-08

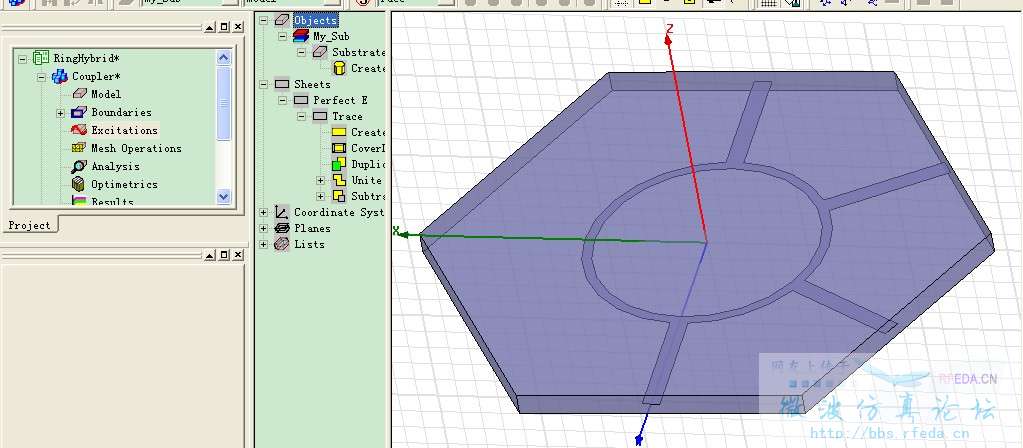

用的是HFSS10来练习环形定向耦合器设计实例,建出来的模型是如下图,用的是driven termin,参考的是谢拥军跟李明洋这两本书:

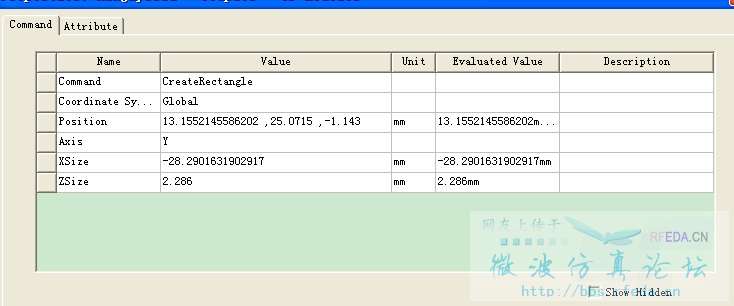

在为四条带状线trace设置激励端口时,创建的矩形端口面,要求是跟棱柱的一个侧面相同,按照书上的步骤,点击draw>rectangle,运用捕捉功能,分别在棱柱矩形侧面左下角跟右下角捕捉到顶点,创建好矩形端口面。可是不管怎么试就是出不来跟侧面贴合的,如下图所示,我用measure量过这两个端口点的坐标,可是不会改,它的左下方端点是(13.1552145586202,25.0715,-1.143),右上方端点坐标是(-15.1349486316714,23.9285,1.143),我想是不是它们的y值实际上是不一样的,可是画的时候是按照Y轴对称来画的:

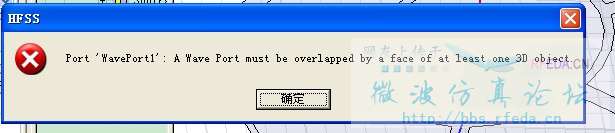

接下去设置波端口激励就会出现这个错误:

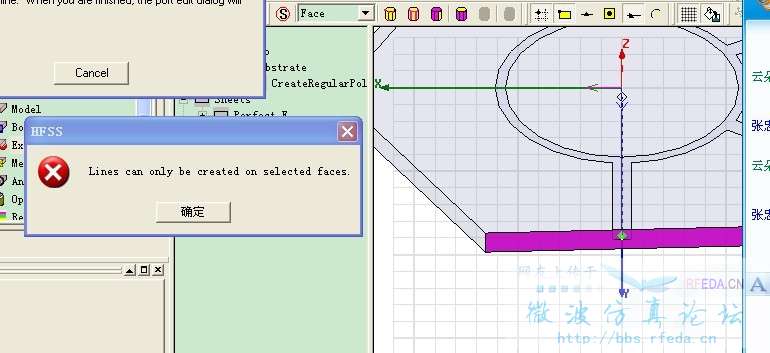

如果是直接选择这个面,然后设置波端口激励的话,就会出现如下的错误提示:



大家能帮我分析下吗?又卡住了,不懂不晓得怎么改,谢谢大家了

你这个面和棱柱的侧面部重合,仔细检查一下

你这个面和棱柱的侧面部重合,仔细检查一下 ?
这个不是要求要跟这个侧面重合,可是怎么弄都没法重合

其实不用画个矩形的,直接选中那个面把他设置为端口就好了

我也是做这个卡住了,直接用那个面设置端口的话会出错,头疼。

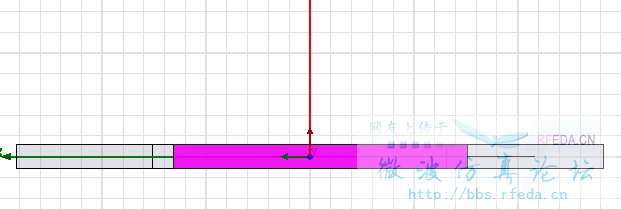

应该是你的激励矩形片没有和你的六面体的边重合,你旋转一下你上传的第三个图就会发现矩形的右边是离开六面体的。你看吧你的六面体的position的z坐标该成相反数,也就是-1.143试试

我也是参考这本书做的,我旋转了,矩形的右边和六面体重合,设置端口时候还是出问题,跪求高人指点

哈,昨天刚发帖解决过这个问题,书中在建立衬底正六边体模型时有一处设置是错误的,详见俺的帖子http://bbs.rfeda.cn/read.php?tid=64340,希望可以帮到大家

额  当初我也遇到过这个问题,尝试修改模型弄了很多次都没搞定。
最后自己重新画。反而没有出现这个问题了。
不晓得什么情况,小编你也试着重新画一次这个模型,除了尺寸大小外,其他的操作步骤最好自己能理解!
