请教如何在hfss中画一个指数函数的模型
05-08
我想在我的模型中加块金属板,金属板的厚度是1mm,厚度在x方向,边缘曲线为y=exp(0.05z)z的变化是10,我不知道如何输入这样的函数画图,1输入几次都出现错误,请高手给予指点,急需稍微详细点!
我也面临同样的问题!求高手指点。
我现在也遇到差不多的问题,目前只能是先用draw equation based curve画曲线,再把曲线合成面,然后再把面合成图形,特别麻烦,不知道有没有什么简便方法
请各位高手指点,单纯用HFSS能画吗

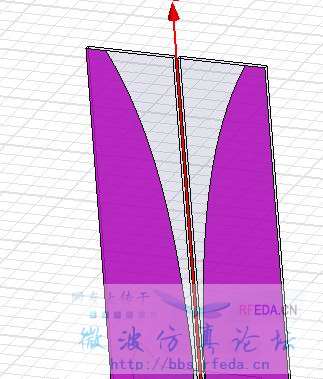

我画的也很麻烦,思路如下:1用若干段折线代替指数渐变线,只要足够多就行;2将z20或30等分,然后求出相应的y值,确定各点坐标;3将各段连接在一起,然后edit——surface——cover faces。如果要渐变指数率可以变化的话,用变量代替就行,不过要注意单位,确保计算正确。结果如下图所示:
