关于lumped port

05-08

我仿真了一个二端口网络，一端用的波端口，一端用的lumped port，我把lumped port的full port impedanche设为200欧姆，然后选择don‘t renormalize 结果仿真出来这个端口的port z0是46欧姆?

不知道小编为何这么做呢：一个波端口，一个集总端口?

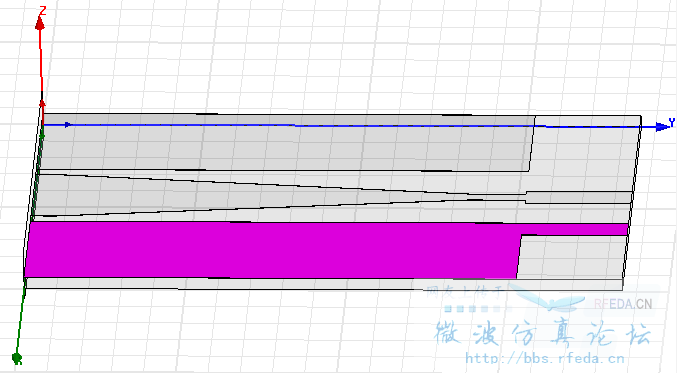

因为我的一端是共面波导，一端是共面带状线，共面波导的话我是按照hfss帮助设置的波端口大小，而共面带状线如果设置成波端口的话，不知道该设置成多大，而且离散端口也很方便..共面波导端是50欧姆非平衡输入，cps端是200欧姆平衡输出，所以，我在cps端加了离散端口并设为200欧姆...为了验证它的s22
