求助一下做PA在LoadPull的时候怎么找圆心啊？
05-08

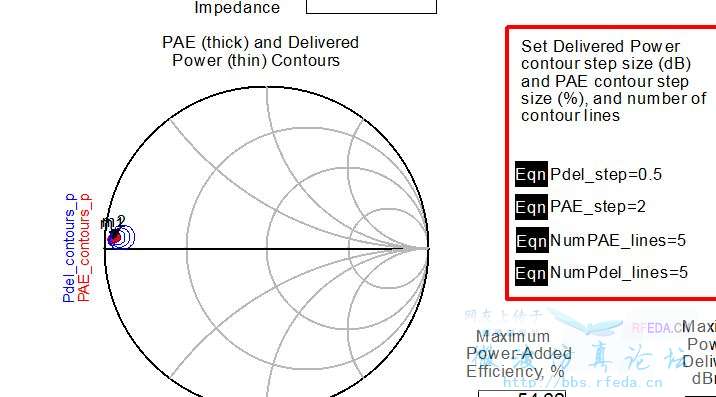

如图蓝色的功率圆还能看到圆心红色的效率圆就是一坨红色在那儿。怎么知道圆心在哪里啊。
补充一下我是按照ADS2008射频电路设计与仿真那本书上弄得。上面好像也没说怎么找圆心、、
右下角还有一个圆，把光标移动到最大输出功率（或者效率）点上，对应的阻抗值就是圆心了
请问一下，那个右下角的圆有很多，是一个个点找吗?
圆形区域内的点，不同点代表不同阻抗值，移动光标找到最大输出功率，对应的阻抗就是
我不会，我现在正在为真件事情犯愁
