此2级功放电路会不会出现问题C波段
05-08

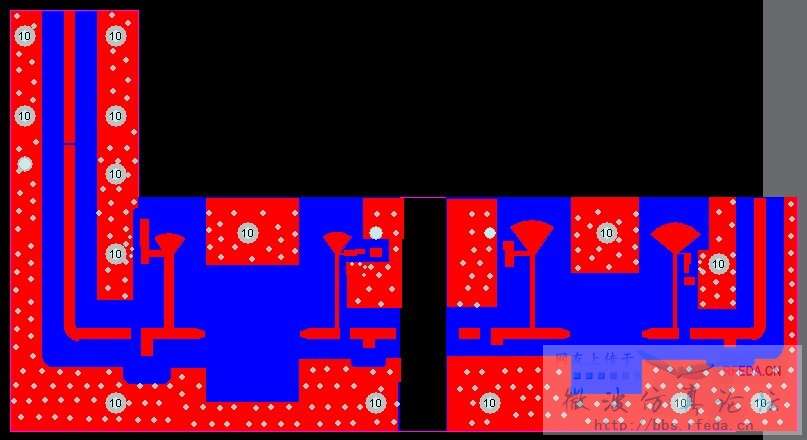

请教各位这是我设计的2级功放级联,信号是从左到右,中间用隔离器级联,各端口匹配到50ohm 信号是C波段5GHz左右的出口功率为40dBm左右 现在怀疑出口部分的90度拐弯是不是产生自激 对信号产生了影响 因为整体的器件排布 PA部分不得不这样 感觉出口部分微带线过长 但是ADS上仿真貌似没有问题[
最好加上屏蔽罩,特别是末级功放输出端,不然有可能自激
楼上说得好
我这边都是封闭在机壳内部的 关键是 出口处还有一个环形器 通过环形器出去的 环形器的另一个口进LNA 你所说的加上屏蔽罩是怎么加呢?我这边和LNA是隔离开并且在机壳内部的
