关于ADS的S参数仿真的一个问题
05-08
大家好,我刚接触ADS,看过相关资料对S参数放着有一定了解。
我在对S21参数仿真时发现结果和我的推导不符,希望大家能够帮助分析。
为了尽量简化系统,仿真设计是只包含一个电阻的二端网络如下图所示,然后用ADS的S参数模版对该系统进行仿真,源端和负载均为50OHM
电阻,仿真扫频设置为从0频到1Mhz,步进1khz,S21的结果用幅度显示,结果为0.667。按照我对S21参数的理解,它表示为输出
相对于输入的比值,按照S参数测试模型应该为电阻R1右端电压比R1左端电压,这样结果应该为0.5才对啊,不能够理解此仿真结果
有没有朋友对S参数仿真的进行过深入研究,敬请指点,讨论。
我在对S21参数仿真时发现结果和我的推导不符,希望大家能够帮助分析。
为了尽量简化系统,仿真设计是只包含一个电阻的二端网络如下图所示,然后用ADS的S参数模版对该系统进行仿真,源端和负载均为50OHM
电阻,仿真扫频设置为从0频到1Mhz,步进1khz,S21的结果用幅度显示,结果为0.667。按照我对S21参数的理解,它表示为输出
相对于输入的比值,按照S参数测试模型应该为电阻R1右端电压比R1左端电压,这样结果应该为0.5才对啊,不能够理解此仿真结果
有没有朋友对S参数仿真的进行过深入研究,敬请指点,讨论。

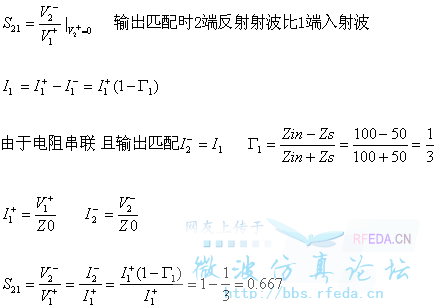

S21=V2-/V1+ (V2+=0)
I1=(I1+)-(I1-)=(I1+)*(1-г1) 由于串联 且输出匹配 I2-=I1 г1=(50+50-50)/(50+50+50)=1/3
I1+=V1+/50 I2-=V2-/50
S21=V2-/V1+=50/50*(1-г1)=2/3=0.667
小编留言:
非常感谢rushgoon的回复,在你的表达式中不知是不是由于编辑问题,部分文字没有正常显示?看得不是很明白,能否再讲解一下,或者发计算S参数相关的资料给我呀?我的邮箱是tianyake@yeah.net
再次感谢!
小编留言:
懂了,非常感谢!
解释的非常清楚
请教大家:ads仿真的s参数:S1,1;s1,2;s2,1;s2,2分别是啥意思?谢谢各位的指教
前辈您好,I1=(I1+)-(I1-)=(I1+)*(1-г1)和 г1=(50+50-50)/(50+50+50)=1/3 是怎么得到的。不是很理解,能否解释一下,谢谢!
这个。小编图不见了我忘了
但我看这个公式就是最基本的反射系数计算公式啊
