问大虾:ADS差动阻抗匹配结果不对为何
05-08
小弟第一次设计射频电路

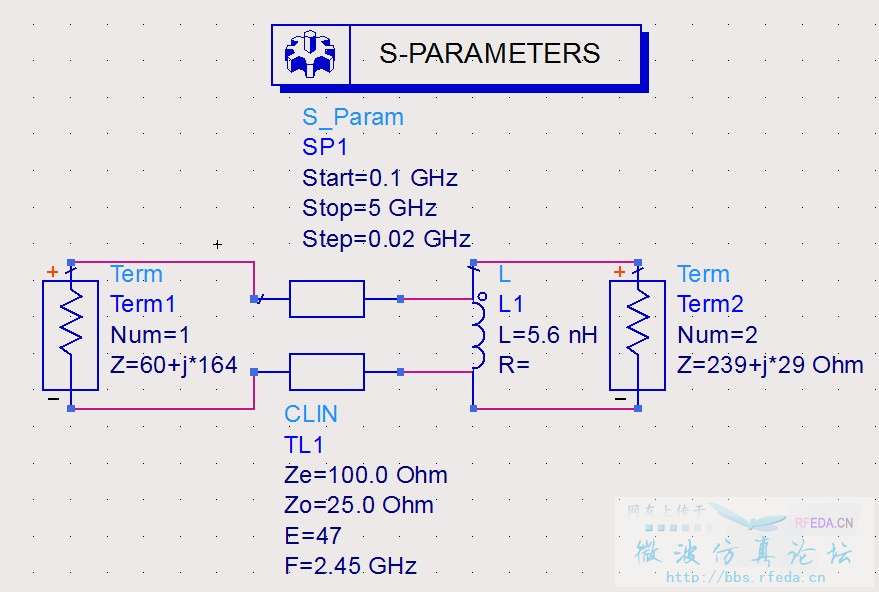

原理图如下:
一个ic的RF信号以差动方式输出,其输出阻抗为60+j*164
经过差动传输线后到负载,负载阻抗为239+j*29
我的目标如下:用差动线zdiff=100,zodd=50,在2.45G时候实现阻抗匹配
我的匹配过程如下
结果如下
问各位大侠,像我这样进行差动匹配行吗?大侠们是怎么进行差动匹配的?
原理图如下:
一个ic的RF信号以差动方式输出,其输出阻抗为60+j*164
经过差动传输线后到负载,负载阻抗为239+j*29
我的目标如下:用差动线zdiff=100,zodd=50,在2.45G时候实现阻抗匹配
我的匹配过程如下
结果如下
问各位大侠,像我这样进行差动匹配行吗?大侠们是怎么进行差动匹配的?

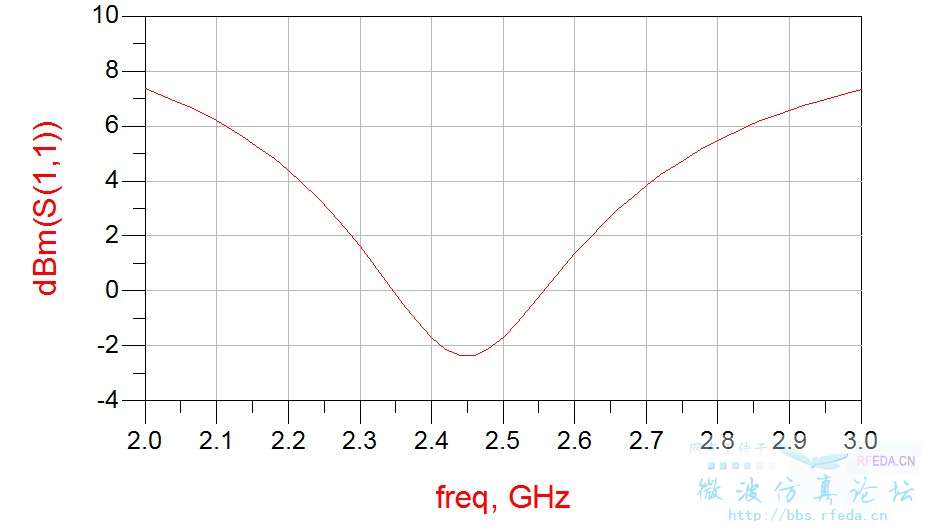

仔细看S11,反射太厉害了
