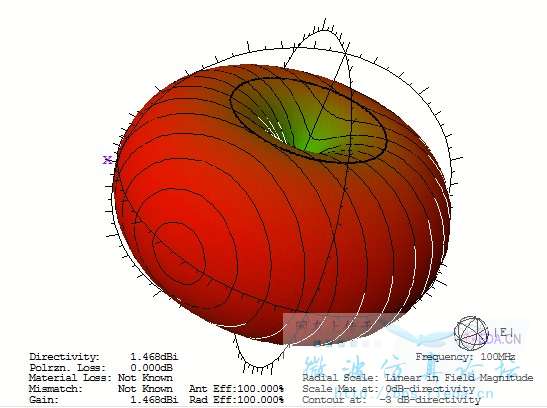

在书中介绍,偶极子天线的立体图是下面的第一幅图,可是我用CST CS 仿真出来却是第二个图,虽说形状很像,可是我仿真出来的图中分布着一些与第一幅图不同线,我看不懂,书中也没有解释,我不知道那些圆形的线是什么意思,我已经看了一些关于天线的书,可是他的图都是第一幅图,而且解释也是按照第一幅图进行解释的。那位大师指点一下啊!多谢啦!这个问题已不只一次为问了,可直到现在依旧没有结果。





你是指哪个黑色的圆圈么..那个应该是等增益线,类似地理中的等温线,等高线等等

我有在仿真中观察它的增益,可它的增益是在变的。

应该是等增益线吧,每个黑线上的增益都相同

上面有说明是angles  on  surface ,这不像是增益的意思,是表面角度吗?那表面角度线是增益线吗?我有看这些等位线上的增益值相近但不相等。

看着不等,应该是相等的,显示问题
