CST如何导出带有尺寸细节的图纸

05-08

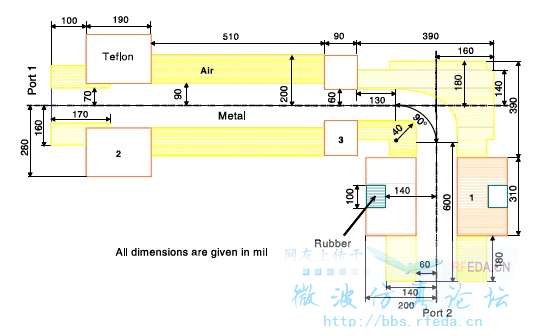

小弟最近做了一个天线,在出图的时候发现CST讲义中有一幅带有工程尺寸细节的图纸,我想问问各位大侠,如何能把我的天线导出为带有这样尺寸细节的图纸。样例见插图。



这张图是在张敏的CST讲义中找到的,每个模型的算例前都有一副类似的图,所以我估计是从CST中导出的。但是我想知道详细的到处步骤。自己标上去的没有这个专业,所以想拿出来问问大家

小编确定这个是从CST里导出的?

自己标上去的吧。

这张图是在张敏的CST讲义中找到的,每个模型的算例前都有一副类似的图,所以我估计是从CST中导出的。但是我想知道详细的到处步骤。自己标上去的没有这个专业,所以想拿出来问问大家

据我所知,没有这样的图,应该是自己标注的,也就是导出了图,然后在ppt中加上了尺寸

同上。
小编的估计很不准确。
