CST后处理需要多根曲线进行对比,但是如何将各曲线标出图例?
05-08
在CST仿真的二维结果图中,需要多根曲线进行对比,但是如何将各曲线标出图例?否则分不出哪根曲线是表示什么意思啊
plot option中没有发现有标示图例的功能啊----
求高手指教

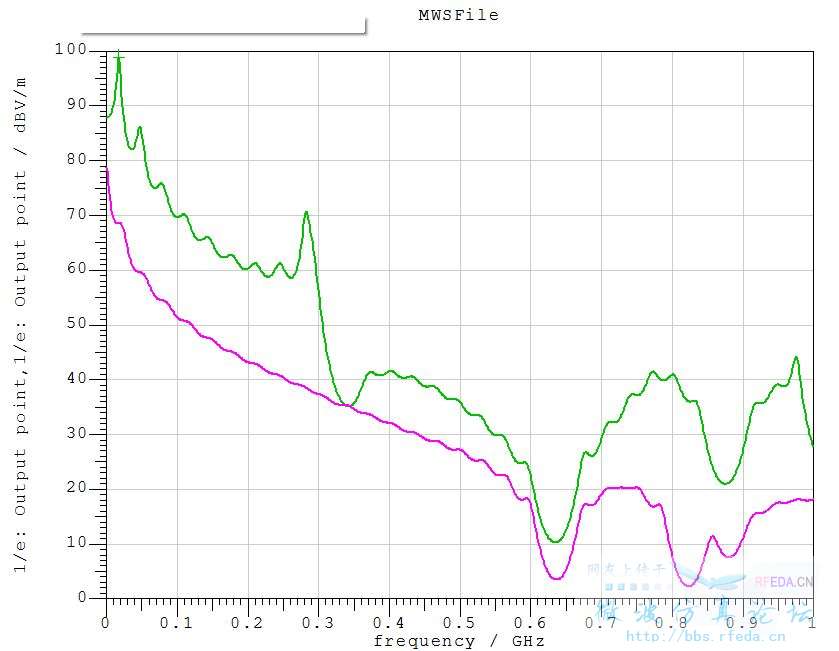

补充图片如下:
plot option中没有发现有标示图例的功能啊----
求高手指教
补充图片如下:
本来就有标示啊,小编是不是运行了parameter sweep,显示的是curve xx?
图片中曲线多了就很难分清楚了
顶起,难道这只能在PS时加入图例说明?
小编是什么版本啊?我怎么没有印象CST MWS的结果图是这个样子?
应该是MS。
没办法解决,只有在画图软件中处理了
小编还是说明白点,如何得到的这个曲线,用的什么工作室,想得到什么样的结果
补充:在MS工作室中求解的频域曲线
图的左侧列出了各个曲线的名字,按F4键可以查看颜色信息
