CST MWS与CST DS联合仿真滤波器中的端口设置

05-08

今天偶然看到linfenghan关于:<CST MWS 与 CST DS 联合仿真【更新-加入联合仿真与全波仿真比较结果】---结果是3天和3年的差别>一帖
已准备着手学习下CST MWS与CST DS中腔体滤波器的联合仿真,在过程遇到些问题,请高手代为解惑
CST MWS与CST DS联合仿真滤波器中的端口该怎么设置 ,设为wave port 呢还是?设为什么端口

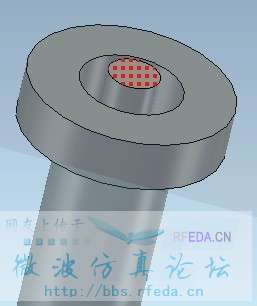

我在把上图中选中的面部分设为wave port 时出现以下错误



看过相关HFSS和DESIGNER的联合仿真 designer的优化很不错,不知道CST DS能不能像DESIGNER哪样进行优化

抽头WP腔间LP

请问 腔间的LP设置在我图片选中的面可否

见了波导端口吗?截土看不出来啊。
理论上说,MWS模块里用什么端口都可以。

这是我在MWS中设置的wave port 和DS中搭载的电容,建立端口应该只是为了在DS中能够搭载电容进行优化,为什么错误呢  ?没弄明白
附图
