CST MWS远场Polar显示求助。

05-08
CST仿真,在看远场图时生成的Polar远场图,有没有问题,为什么不管什么天线在我设置成 Phi是变量,theta=0度时,总是扫出一只圆。不应该是这样的啊。 我用的CST2011

没有详细信息,不知道……

把你得到的远场图的3D和你得到的圆都截个图上来看看

过来学习下

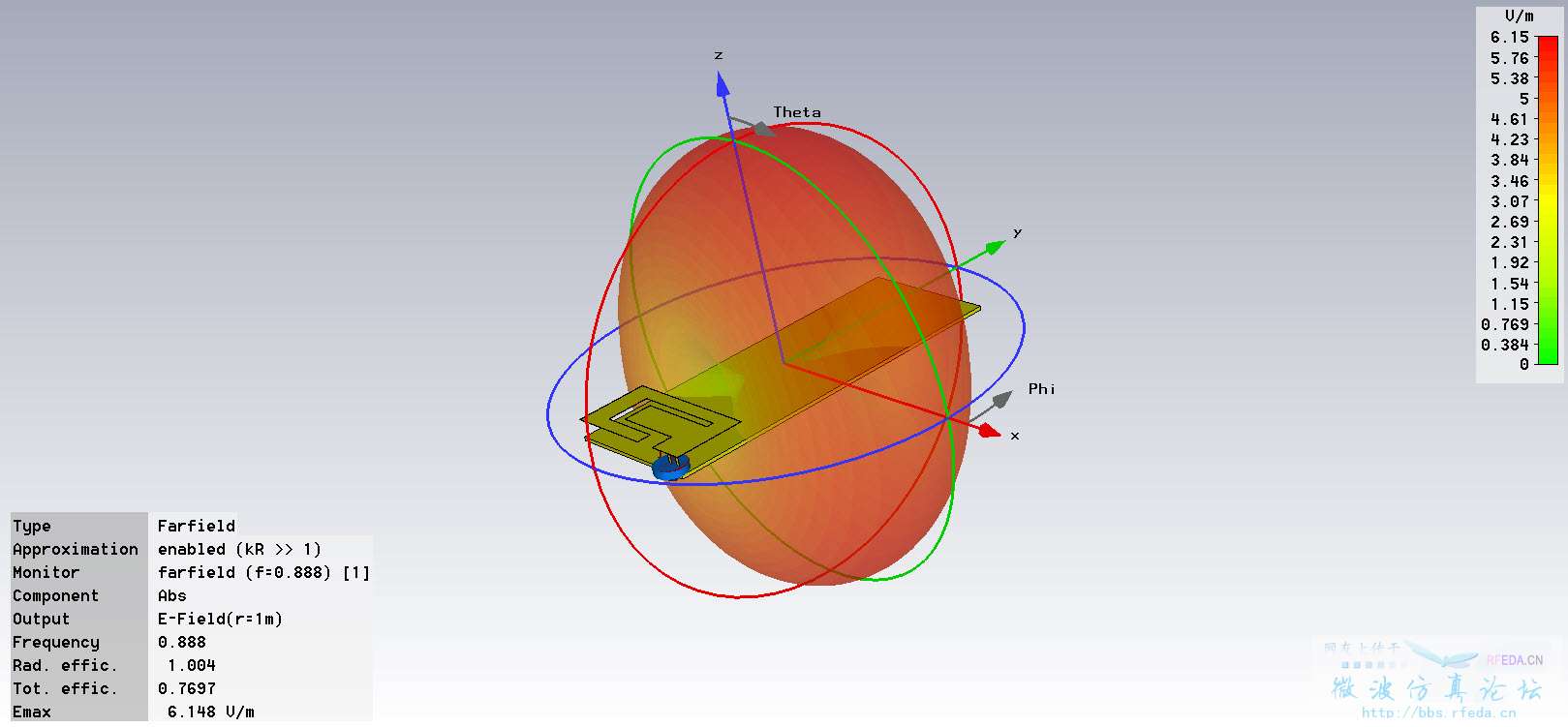

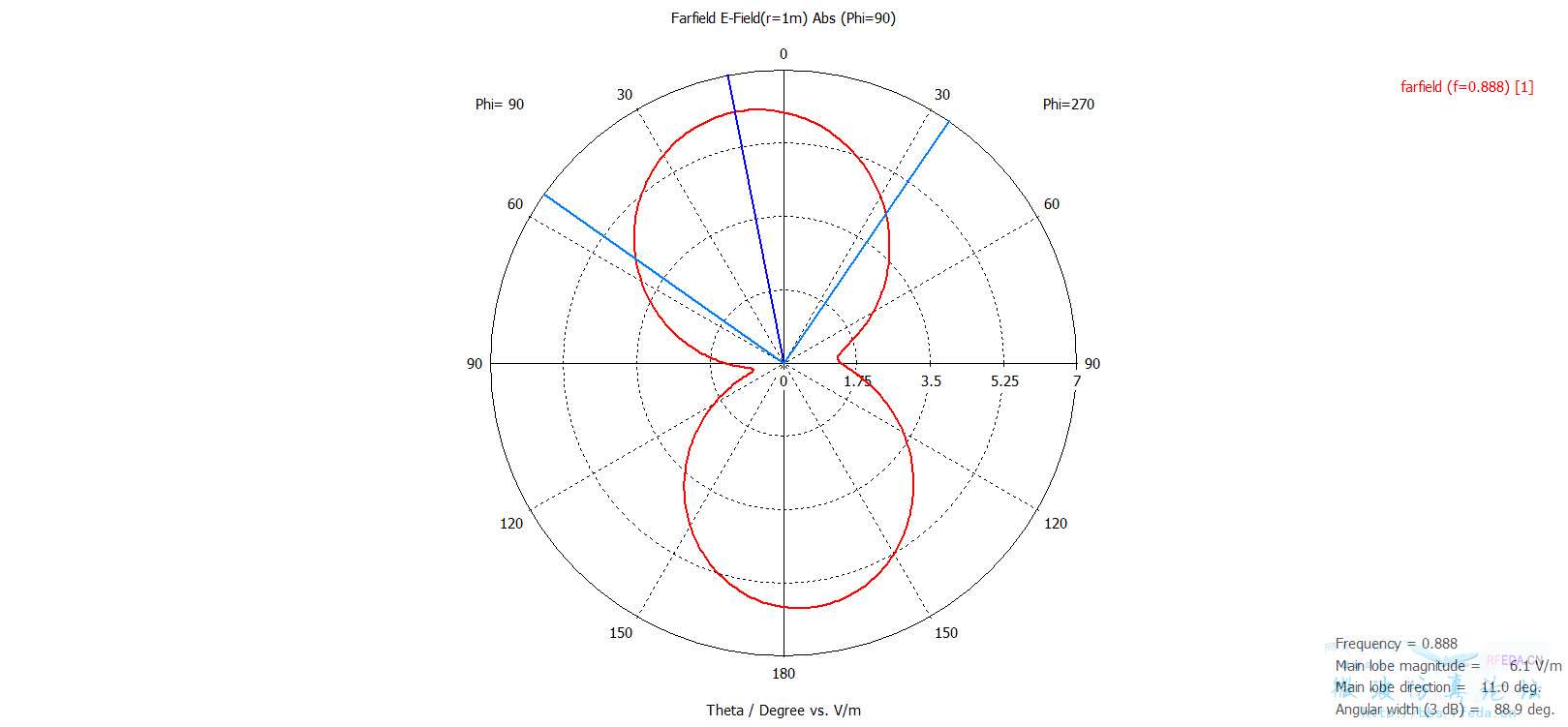

上图片如下,第一个图片是远场的3D图,第二个图片是在这个坐标系下在Phi=90度固定,扫描theta一圈时的Polar图。感觉第二张图应该是一个近似的圆才对,为什么是现在这个样子?
请赐教。Thanks!



Phi=90度固定,扫描theta一圈
这个就应该是YZ平面,看着颜色也不一样,应该是对的

明白了,谢谢!
