CST PCBS EXAMPLES中一个PI的例子,求解
05-08
例子中一个Power delivery system on 4-layer board
看这个例子里面Net只有几个,而实际的PCB板的net比这个多多,我疑惑的是其他的net是不是都要删除,还是怎么选择只仿真几个net
看这个例子里面Net只有几个,而实际的PCB板的net比这个多多,我疑惑的是其他的net是不是都要删除,还是怎么选择只仿真几个net
没看明白你的表述,只能猜测下问题

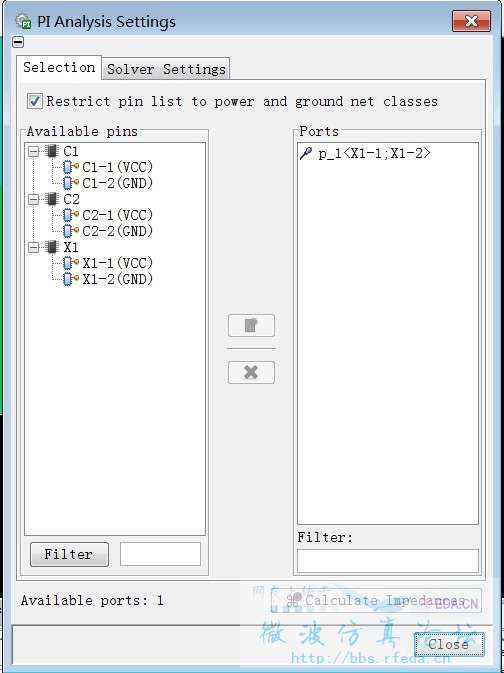

1、你的意思是不是左边那列有很多器件,但例子只让你添加其中X1这个器件的管脚?
2、还是说这个板子本身的net有不少,但可选的只有固定的这几个。
如果是1的话,建议做这个例子的时候仔细看下CST PCB STUDIO - Workflow and Solver Overview,你现在做的这个是PI仿真,而且左上角勾选了只是对电源和地引脚可用的选项,所以仿真的是一个压降,对应于DS里的AC仿真任务
对于2,如果想仿真nets,这个属于SI范畴,请用一键式SI或者TLM,PEEC modeling
