CST CS中Voltage Monitors是如何生成的？它的作用又是什么？从图像上我又能获取什么信息？
05-08

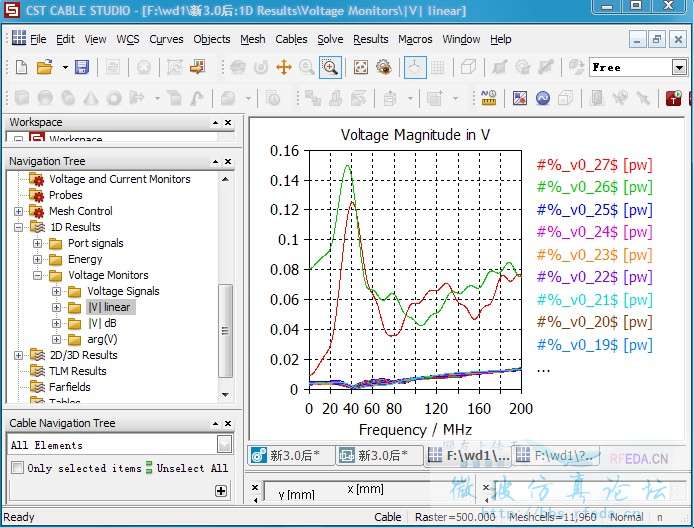

图中的Voltage Monitors是如何生成的?它的作用又是什么?从图像上我又能获取什么信息?由于是我是初学，只能照着做，所以有好多不懂的，麻烦各位啦！
CST CS帮助文件《Make Voltage Monitor From Curve》和《Voltage Monitor Mode》。
其实看Workflow and Solver Overview不仅仅是只看一个流程，更多的是看典型问题的设置，文档里都会讲的很清楚
我有认真看，而且是将他翻译成中文一点一点的看的，可是有些知识他说的很简略，我都不知道怎么回事就完成操作了。我没看见有什么特殊的设置，就生成Voltage Monitors文件了。
看的是线两端的电压，也就是电势差
我画了一个CURVE，但是创建Voltage Monitors时，双击时不能选中CURVE，你现在弄明白了么，还请赐教
