CST PCBS PCB生成2D model的错误

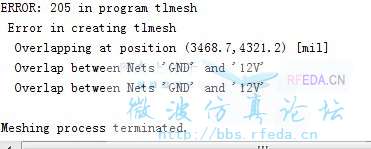

你的GND和12V重合么?
如果确认不重合，改小网格尺寸试试

在NT里选area，然后双击包含GND的那个area，选repair，spacing值为默认就行，点OK，修复完毕。
在这个工作室里导入PCB后第一个事情就是把叠层改好，因为在其他EDA软件里可能没设置阻焊层，但PCB工作室会自动在上下表面加入，需要注意下，第二件事是layout check，看看有没有重叠的部分。
顺便说下，CST2011里的PCB 工作室不怎么好用，这方面比起ansoft和ADS确实还有些路要走。不过整合的平台很好用，不知道2012里怎么样了，看介绍好像有不少提升

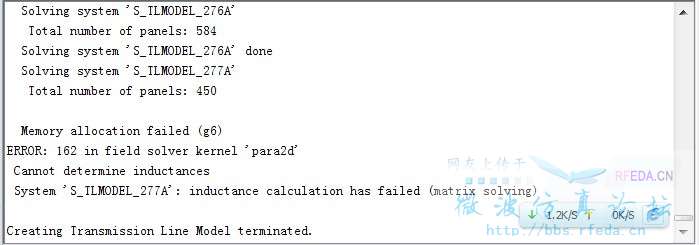

谢谢，按照你的方法，repair好了以后，layout cheak 重叠部分还是挺多的，这样2D model 又失败了，这种情况那该怎么处理啊

ansoft可以更好的仿真PCB的辐射吗?

可以的，只不过是2.5D而已，但相比CST，ansoft的解决方案没有一个自己的集成化环境，唯一的集成化环境还是在被ansys收购之后嵌入到了workbench里，中间文件的转换比较麻烦些，仿真操作相对要完善点。CST2012里这些方面看介绍已经处理的是比较好了，顺便提下，CST2011里的PCB工作室也有EMC Check功能，但需要装IBM的EMSAT....
