CST MWS”adaptive mesh refinement”疑問
05-08
请问一下

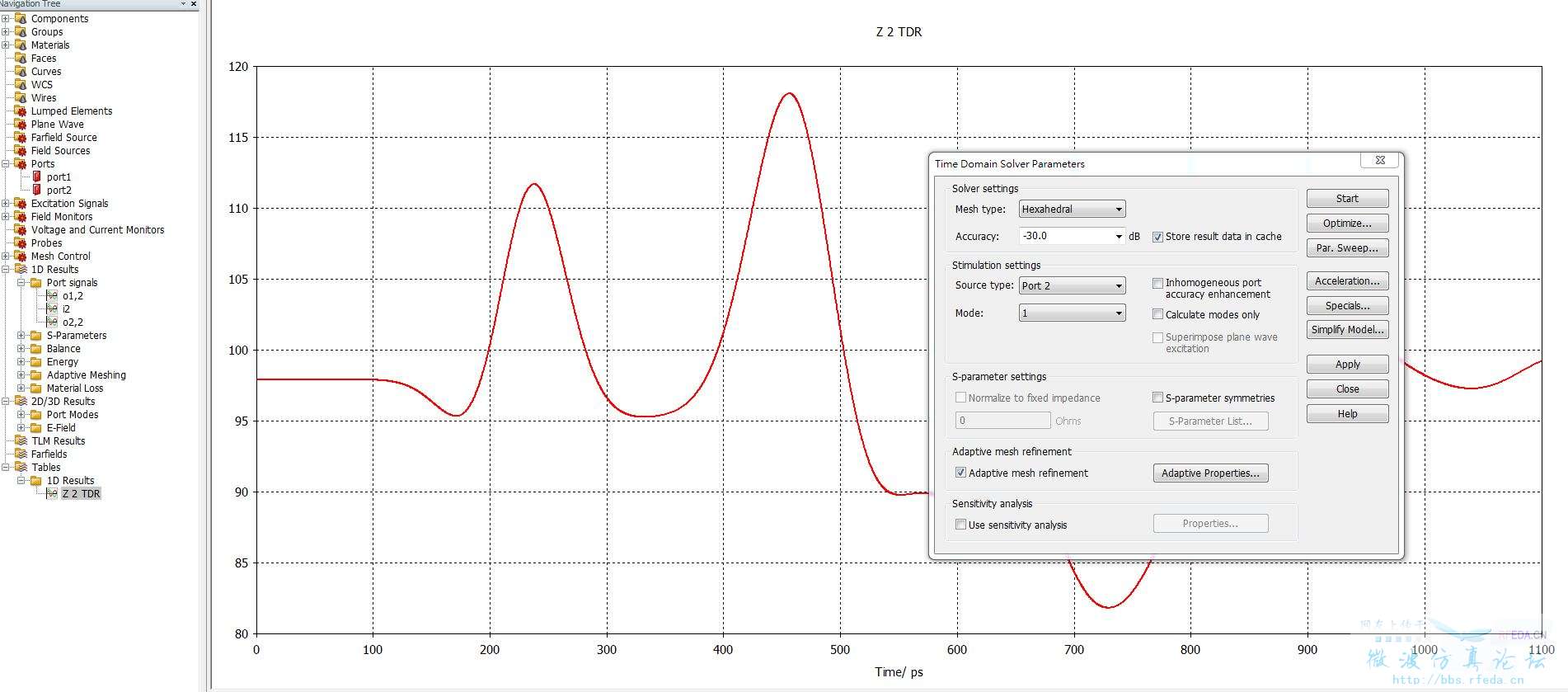

我计算TDR开启了”adaptive mesh refinement”,总共计算了六次
但我最后转换”TDR from times signals”只有出现一条最后的曲线结果
不是应该会有六条曲线?我需要观察网格数跟曲线之间的变化
请指教谢谢
选项打勾了,但还是只有一个曲线? >”<
我计算TDR开启了”adaptive mesh refinement”,总共计算了六次
但我最后转换”TDR from times signals”只有出现一条最后的曲线结果
不是应该会有六条曲线?我需要观察网格数跟曲线之间的变化
请指教谢谢
在求解器中勾选Store result data in cache
thanks
选项打勾了,但还是只有一个曲线? >”<
在adaptive meshing 文件夹里面
postprocessing应该只处理1D results“里面”的结果,所以只处理“最后一个”。
我想要显示六笔我算完的特性阻抗比对差异性,该如何设定?
(adaptive meshing 文件夹里面只有S参数)
请指教谢谢
我重试了一次不勾选Store result data in cache
曲线就都跑出来了…不知道原因
