关于CST MWS场的动态显示animation中相位问题
05-08
最近在学习cst软件,发现在RESULTS中的3d显示时可以看场的动态效果,就在Phase/Animation选项,点start可以看到场随相位的变化情况。有点不理解的是这个相位是谁的相位,请高手指教。

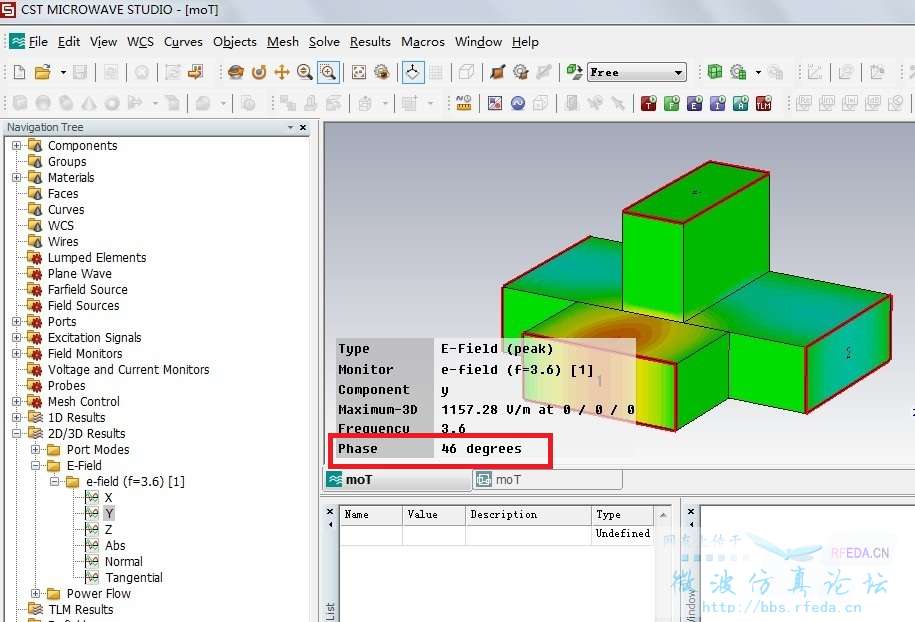

首先谢谢管理员,我看了一下帮助文件。在上面这张图中,相角用红框圈起来了,这个E场随相角变化,我理解的是随着PHASE从0到360度变化,E场也随之变化。也可以理解为在一个波周期内随时间的动态变化?
看的是哪个参数,就是哪个参数的相位啊。
不过怀疑小编的描述(包括理解)是否正确:Phase/Animation是场随相位的变化情况吗?
请认真阅读CST MWS帮助文件《3D Vector Plot》:
Phase / Time: Specify the phase in degrees for frequency monitors or time in your unit in case of time monitors.
所解频率的时域工作状态
首先谢谢管理员,我看了一下帮助文件。在上面这张图中,相角用红框圈起来了,这个E场随相角变化,我理解的是随着PHASE从0到360度变化,E场也随之变化。也可以理解为在一个波周期内随时间的动态变化?
谢谢nathan,大概理解了
这样的理解我个人认为是合理严谨的。
谢谢管理员,明白了
