关于CST MS工作室建模的问题

你用的哪个版本?

用的 CST 2012

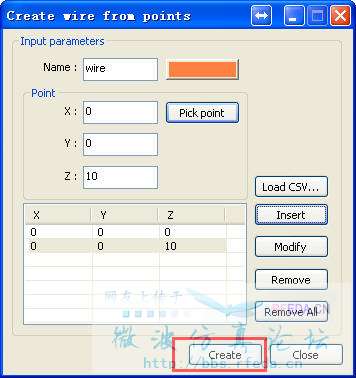

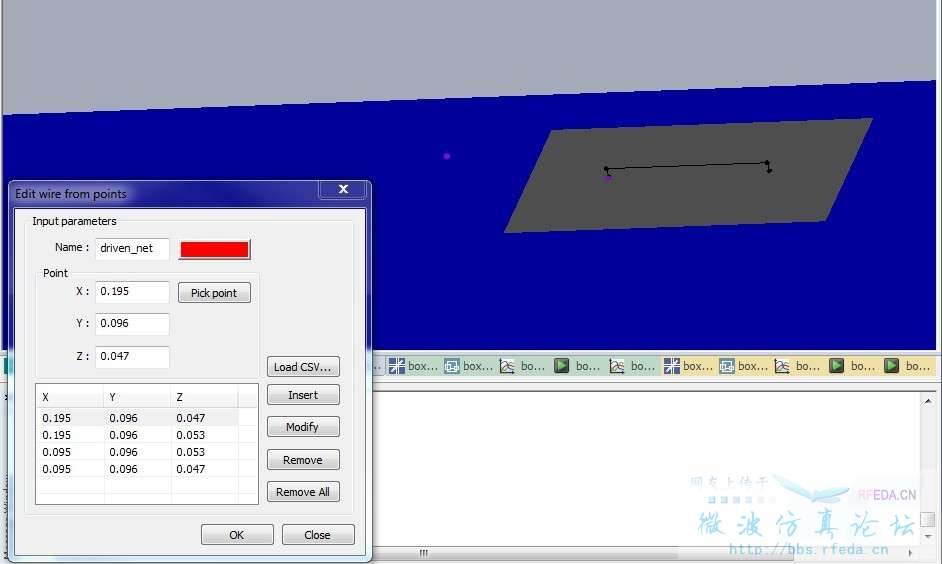

你这个是wire的编辑界面吧，创建wire的界面是这样的

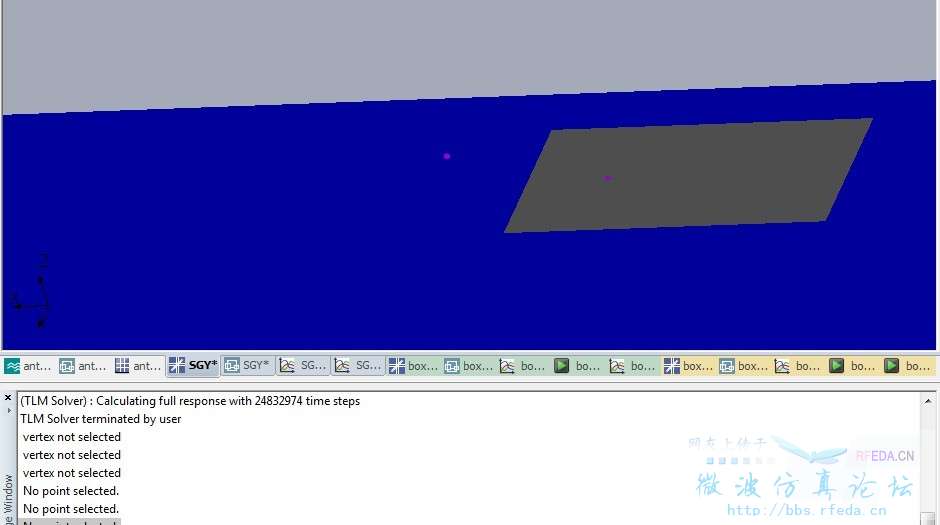

嗯，我那个界面是编辑，创建的时候也是点了create 就不见了。不知道咋了，但是在别人建好的模型上画又可以出现。不知道我这个模型是不是哪里参数设置不一样。

模型传上来看看吧，检查下单位设置对不对，看你的数值那么小，是不是没放大?

好的，我明天去实验室传。我这边是晚上12点了。嘿嘿～谢谢哈～

晕。这是在哪里啊。美国?

大神，问一下模型中的地ground怎么设置啊?是金属材料吗?

哪来的Ground?

那么建模的时候，我想模仿地怎么办呢?

设置电壁或者建立材质为PEC的金属板都可以

在MS中PEC叫lossy=0的金属

原来如此，谢谢！

还有个小疑问，那个PEC材料没有损耗，在变化的磁场环境下应该会产生电流，对线圈仿真也有影响吧，这样和地还是有区别的吧

你想要干嘛吧。没太理解你的意思

我觉得  地应当始终是0电位，可是用了PEC作为地有些差别。

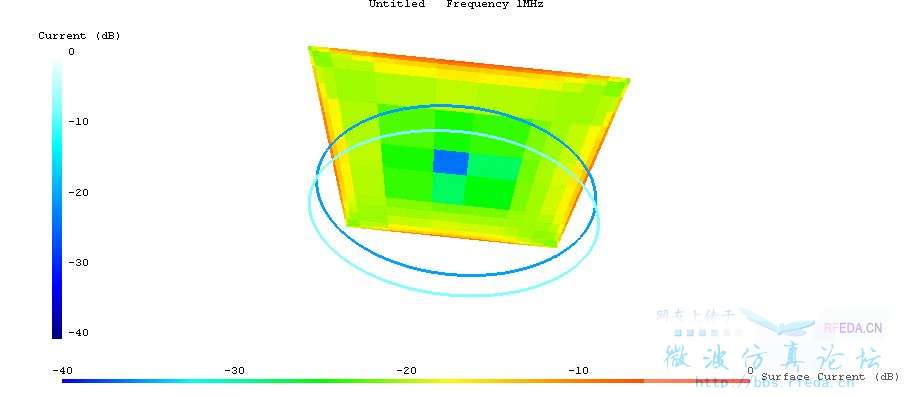

我画了一个pec板作为地，显然还是有电流的

大神，我今天过来好好看了下我的模型，我以前的模型单位都是M，所以看着数字比较小，我今天过来把单位换成了MM，然后把数值增大就可以看到线了。谢谢大神的指导，以后再有不懂的就问你了哈 嗯，我在美国， EMC 小PHD。苦逼。

嘿嘿，在美国还回来求助啊。

嗯。 哈哈 觉得这个论坛上的大牛还是很多滴所以上来问问。 我老板只跟我说要啥。具体怎么搞还是我们搞啊。在国内没用过MS工作室。对了，对于这个radiated emission的模型， 那个默认的加1V/1A的 激励是 什么样的啊， 如果我想加一个冲击电流做激励是怎么设置啊。 还有cable终端 我想做成短路线，或者接个负载是怎么操作啊。 感觉论坛上关于MS的 比较少。嘿嘿

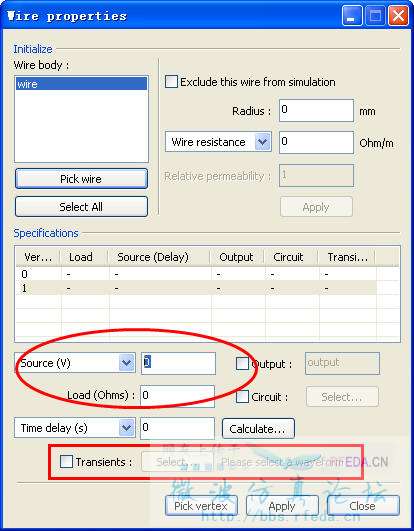

看图吧，在圆圈里面可以设置1V啊，1A和内阻之类的
勾选红色框里面的transients，可以在select里面设置时域脉冲
