向大家请教一个四腔交叉耦合滤波器的问题！

你把两个馈电端口和腔体box unite起来应该就可以了

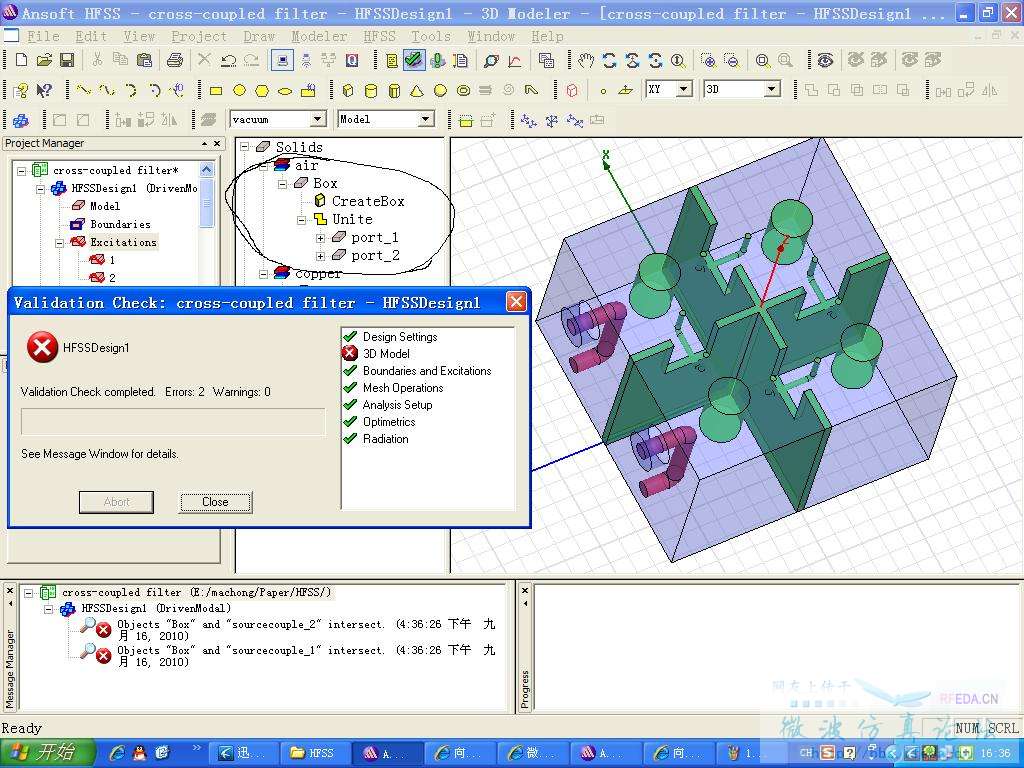

请看我上传的第四张图，我已经把两个馈电端口和腔体box unite起来了，还是出现同样的错误！

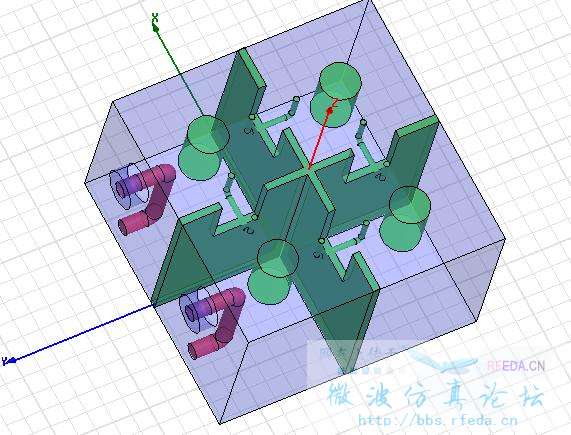

当把图中红色部分（材料是金属，用来引入源和负载耦合）删除后，仿真没有出错。但这样四腔交叉耦合滤波器就变成了普通的滤波器了，不知道是什么原因?

这个腔体我曾经调试过，但是是别人设计的 ，咋看有点眼熟。

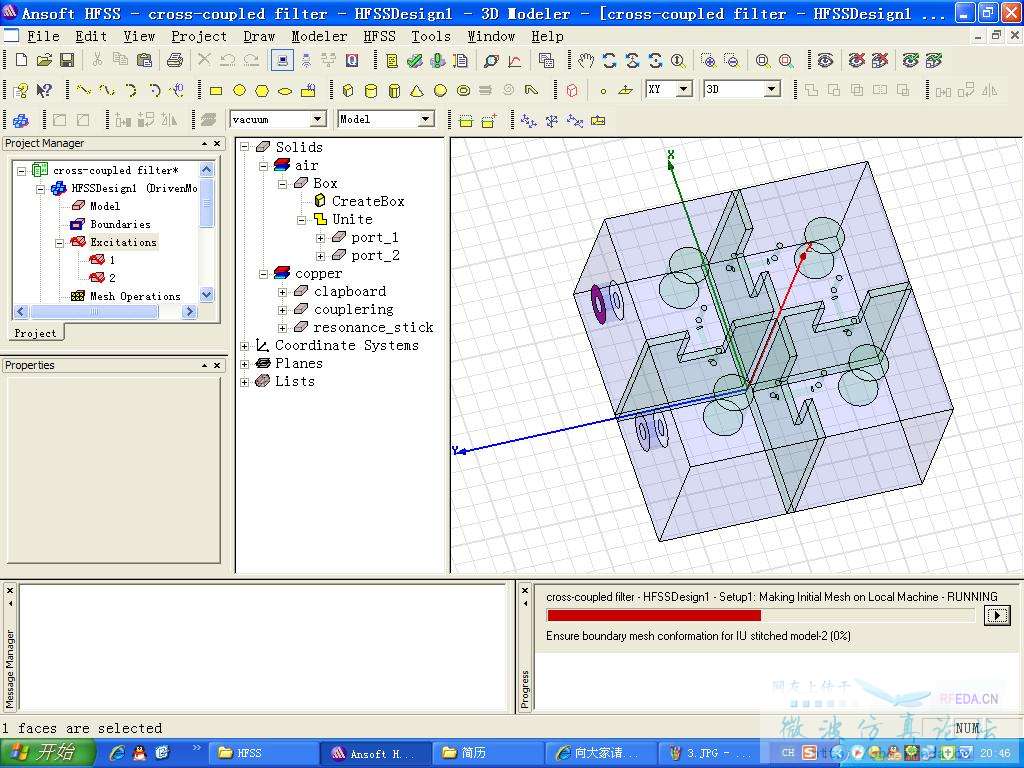

仿真时出错的问题已经解决了，刚开始把馈电端口画成空心圆柱，不能仿真，总是提示"Box" and "sourcecouple_2" intersect和"Box" and "sourcecouple_1" intersect的错误；在把馈电端口画成实心圆柱（材料是空气）后，仿真没有任何错误。
但现在还有一个重要的问题，就是仿真的结果很差，看上去不像是一个滤波器。最重要的是不管调整任何可以改变的结构尺寸(如调整谐振棒的直径和长度、耦合环的直径和长度高度、两个腔体之间开槽的宽度和高度等等），仿真出的结果总是不变，如下图所示，不管怎么调尺寸，仿真出的结果总是下面的这个图，不知道是什么原因，请各位高手指点一下，谢谢！

你的同轴画的有问题，怎么能是这么理想的呢

谐振杆画的有问题

我的谐振棒是实心的圆柱，材料是铜，附件是HFSS模型，请您看一下是哪儿出了问题，谢谢！

大家碰没碰到过这种情况：HFSS用参数扫描后，在Result里面一个一个看结果时，曲线在变化；但用Parametricsetup里的 View Analysis result 看结果的话，仿真出的曲线一点都不变。这是什么原因，是不是那儿的设置有问题?

附件在哪儿啊

找到问题啦吗?我感觉是不是同轴接头与腔体有重合的部分，要看到仿真的模型才知道

我是大连海事大学研一的学生，我研究滤波器近16个月了。我感觉你的模型存在着点问题。
1。Box" and "sourcecouple_2" intersect. 这个是因为你的两个材料存在交叉嵌入的问题，第一，你将sourcecouple_2（同轴线外侧，即同轴介质）设置为空气是可以的，也可以将它的外侧设置成导体。第二，你可以将Box和sourcecouple_2"sourcecouple_1"结合（模型中所有的空气类材料），减去（并保存）模型中所有的金属材料（金属材料也结合），这样就不存在上述问题。
2。 仿真结果调试是个很麻烦的事情，你首先确认一下，你调节的因素是不是正确、是不是真的可以影响结果。调节Q值到合适位置后，然后你调节1、4腔的高度，看一下结果的变化情况，其次调节耦合系数。每次条件诶的量都要尽量的小，否则结果的变化趋势你将不能把握。674594339QQ上聊

在HFss中实心与空心是什么啊?小弟才学空心是用圆柱体化的吗?

我也是这个问题

不怎么懂，不清楚
