HFSS中铁氧体
05-08
在HFSS软件中铁氧体与端口不能直接接触,该如何解决问题?在两者之间加一个绝缘体?

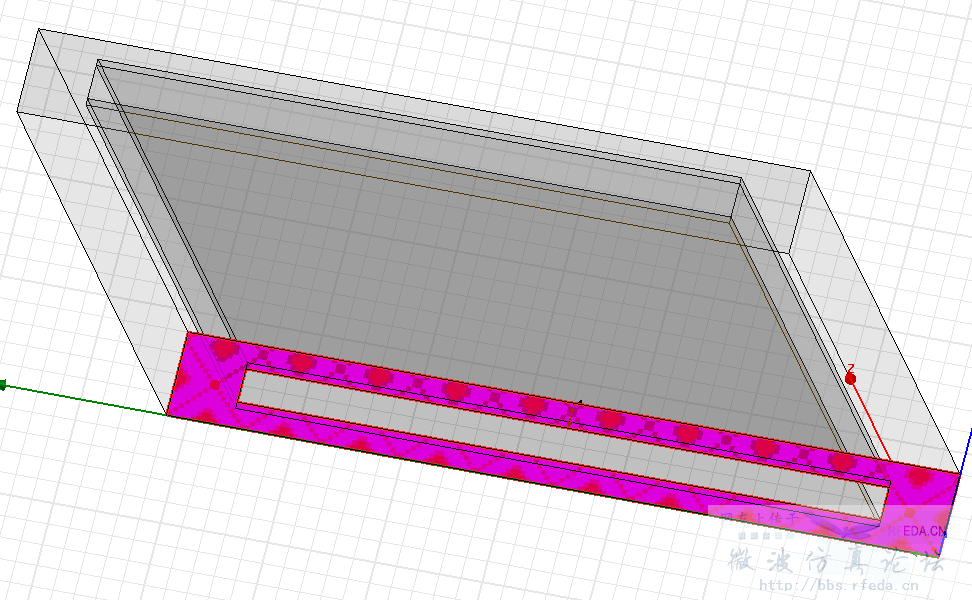

看上图,这是我以前做的一个简易铁氧体移相器,主要是用来验证文献中的数据的。
端口出画一个sheet 扣掉中间内导体的面,加wave port 或lumped port 都可以。
画一个sheet,然后再加激励
smilemole,此话怎讲,这个sheet是位于端口面和铁氧体面之间吗,这恐怕不行
sheet画在哪里呢?端口和铁氧体面之间?但本身端口就是一个sheet,难道画两个?
端口面加sheet
正常的端口设置是不允许两种不连续的材料的,此处为ferrite。所以,我们可以画一个sheet覆盖整个端口,然后再加激励
学习
谢谢,学习了,试一下
加一个rectangle好像不行,那是不是要加个box才可以?用什么材料比较合适呢?
smilemole,能够画出示意图吗?
看上图,这是我以前做的一个简易铁氧体移相器,主要是用来验证文献中的数据的。
端口出画一个sheet 扣掉中间内导体的面,加wave port 或lumped port 都可以。
积分线怎么加?看你好像没加
学习中///////
请问,你能把这个工程发给我看看吗?十分感谢!xuan_liming@163.com
看看 为何非要十个字不可呢
