仿真UHF RFID天线蕊片阻抗问题
05-08

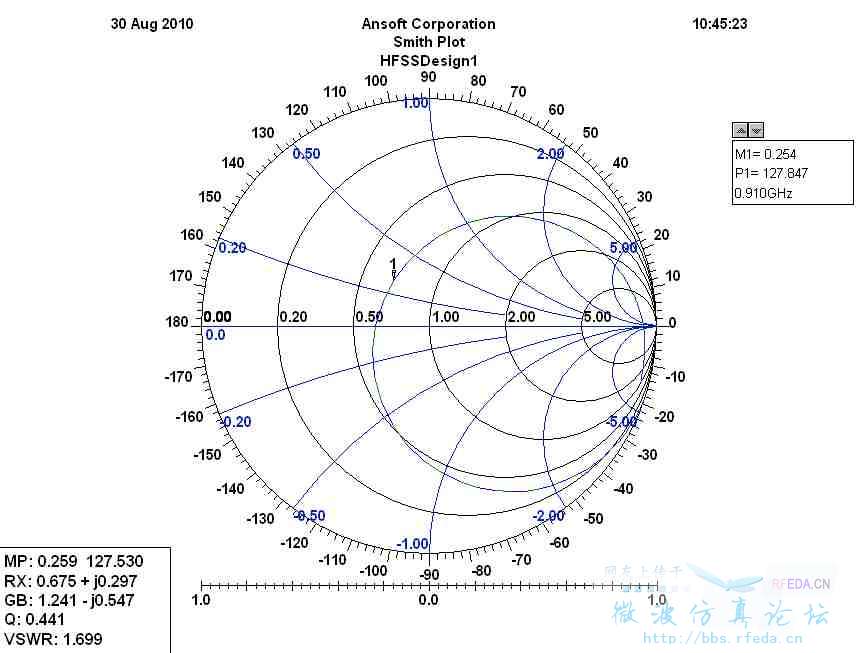

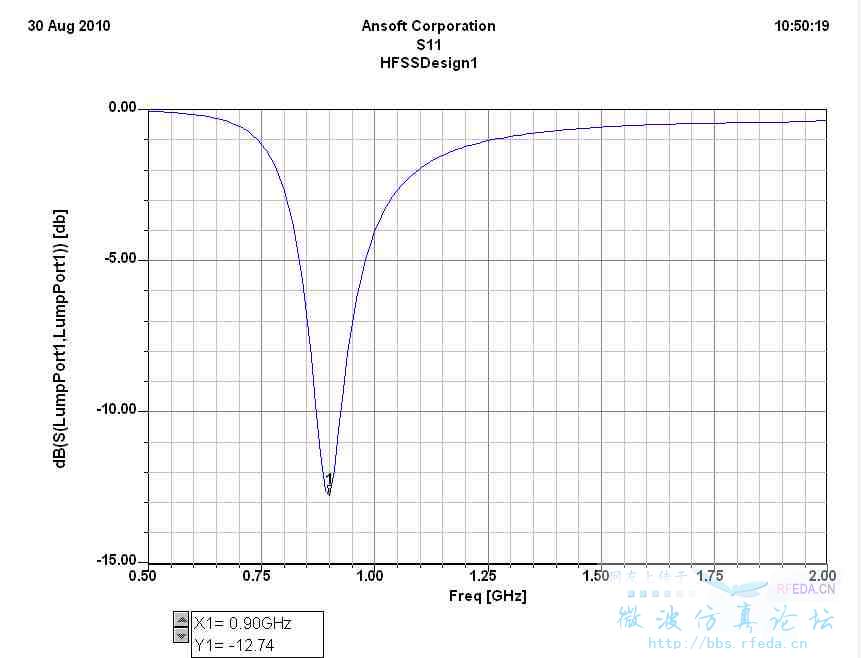

设计900MHz左右的RFID天线，激励使用LumpPort，蕊片阻抗定为50 Ohm，HFSS计算得到的共振频率900MHz ，S11为-12dB，获得SmithChart归一阻抗为0.675+j0.297:

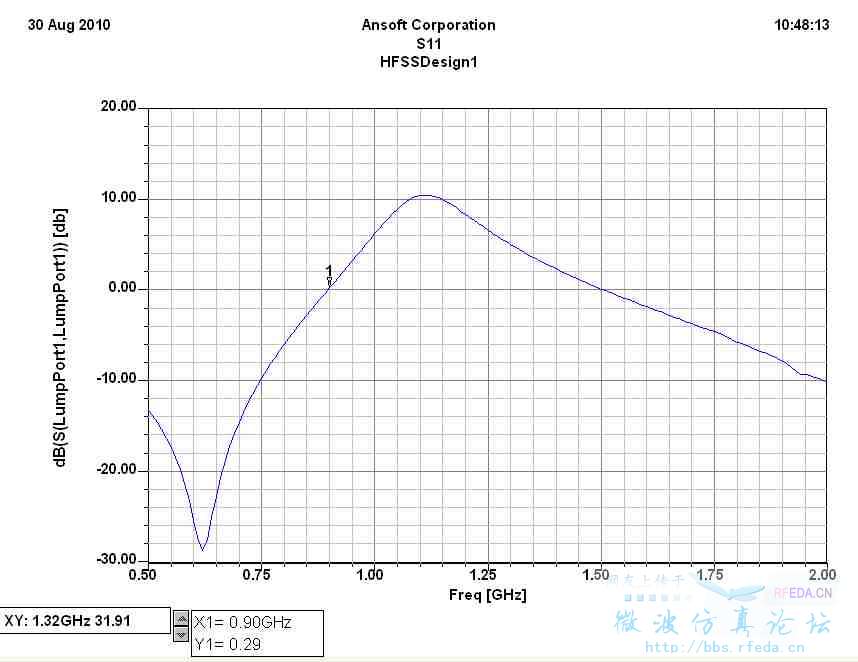

但是将蕊片阻抗定为24-j195 Ohm后，S11图变成有大于0:
新的SmithChart变为：
请问SmithChart中归一阻抗实部为什么会变成-0.1，这样是对的吗?怎么解释
若变更蕊片阻抗为32.41-j7.4奥姆，可以跑出VSWR1.1及天线阻抗匹配值0.925-j0.1奥姆，这样步骤是否合理?
若是应该去调整天线图形才是达到良好阻抗匹配的方法?
但是将蕊片阻抗定为24-j195 Ohm后，S11图变成有大于0:
新的SmithChart变为：
请问SmithChart中归一阻抗实部为什么会变成-0.1，这样是对的吗?怎么解释
我认为你刚开始改变50欧姆的作法就错了 要看复数阻抗的匹配....因该是在跑完之后再调整才对...

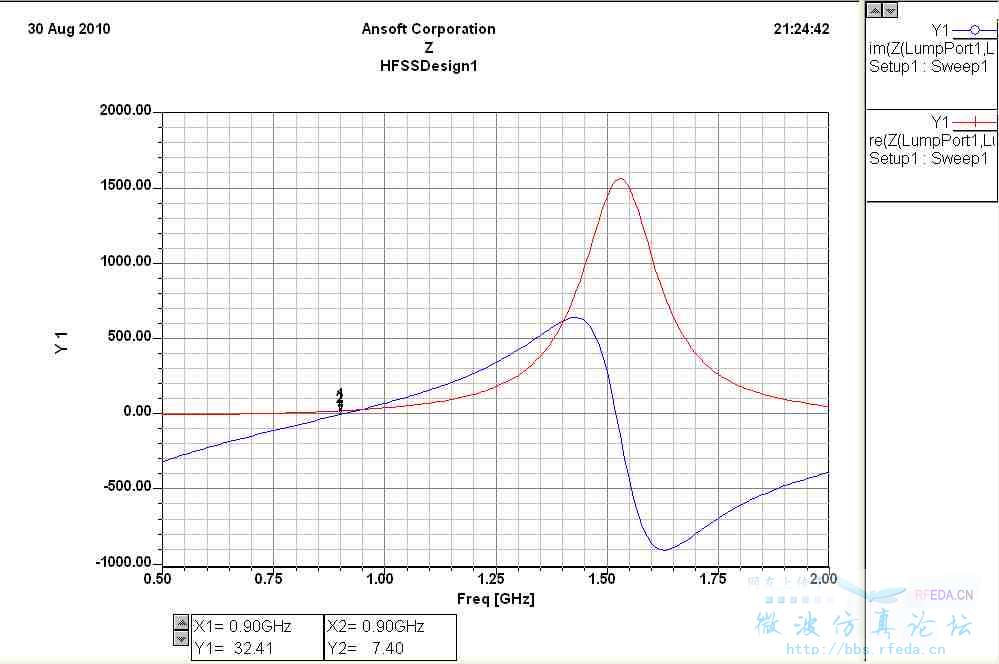

设定蕊片阻抗50奥姆的情形下，在共振频率900MHz所跑出来的Z parameter为32.41+j7.4奥姆，
若变更蕊片阻抗为32.41-j7.4奥姆，可以跑出VSWR1.1及天线阻抗匹配值0.925-j0.1奥姆，这样步骤是否合理?
若是应该去调整天线图形才是达到良好阻抗匹配的方法?
有点不懂
