谁知道HFSS怎么看天线特性阻抗?
05-08
在仿真结束后,怎么通过结果看到天线的特性阻抗,是看哪个参数?怎么看的?望大牛指示?拜谢
注意我看的不是同轴线开始设计的那个50欧姆的阻抗,而是天线的特性阻抗,和频率搭上关系的特性阻抗!
注意我看的不是同轴线开始设计的那个50欧姆的阻抗,而是天线的特性阻抗,和频率搭上关系的特性阻抗!
学习学习!
看来叶方是去年开始学HFSS的,俺今年开始学,争取赶上他。
呵呵!都一样!
不是看Z11吗?一直以为这样。
还有 请问您,出来的图的横坐标是时间 单位ns 它的倒数就是对应的频率吗?
谢谢
学习了。
用户被禁言,该主题自动屏蔽!

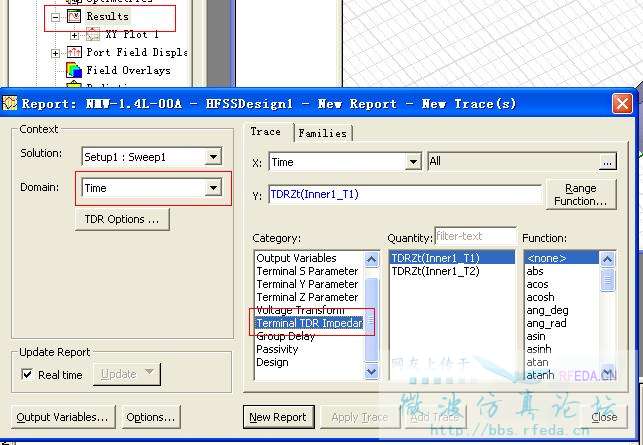

横轴是ns,纵轴是TDRZ(1,1)分别表示什么哈 之前仿真只看S11,G,表面电流这些,我还不知道看特性阻抗,看这个用什么用,用来调节什么吗?求赐教
天线的特性阻抗可根据 天线的反射系数来计算 也就是可根据S11计算特性阻抗 反射系数=(天线阻抗-匹配阻抗)/(天线阻抗-匹配阻抗) 你可以根据S11图计算不同频率的 天线阻抗
