请问各位双频天线的使用微带线侧馈 微带线的长和宽怎么设置啊
05-08
做多频段印刷天线 使用50欧姆微带线侧馈 微带线的长和宽的设置有没有什么理论和经验啊 ?
宽按50欧设计,长任意。也可为其他宽,但长就有影响了。
多频段还用微带馈?
建议还是换种馈电方式吧
阻抗匹配不好做
但是我看到的很多印刷多频段天线都是用的微带线馈电
用同轴馈电的很少
请问有什么具体的建议吗?
谢谢
谢谢
能不能说的具体些 宽按50欧设计 ?如何设计啊?
微带馈线的特性阻抗跟频率和介质厚度有关

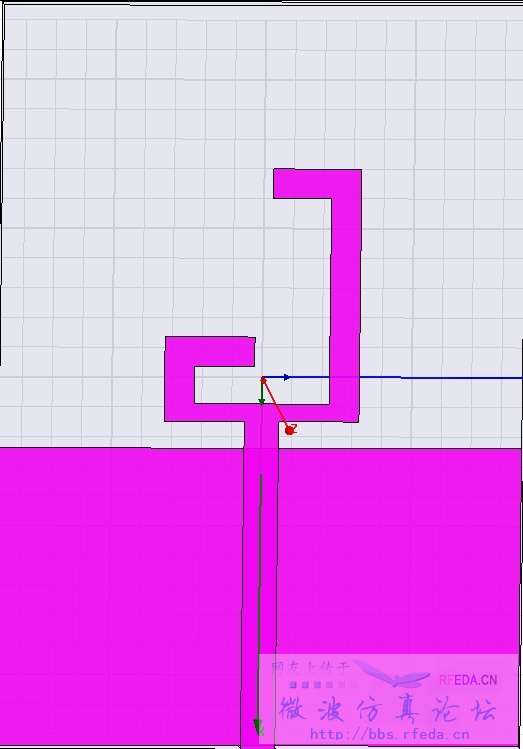

这还要看你的多频实现方式,至少把天线截图发过来吧
看着像是双馈电实现双频,这个对线长和线宽比较敏感
要算工作在一个频率时,另一个馈点口处于开路状态,功率全部到达天线,这个算着比较麻烦
