请问edge coupled microstrip,如何计算2个不同宽度之间的过渡

05-08

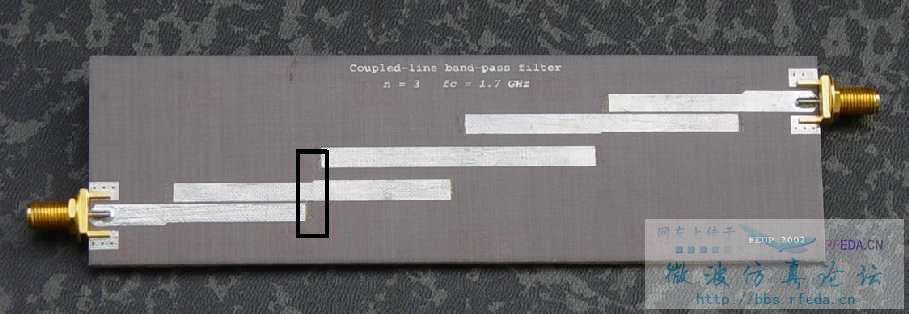

现在用ansoft designer, 不知道哪里可以从软件得之改留多少空间在进入不同宽度铜线之前。
看到是有公式的,可是得用HFSS 得到其中一个值才能计算出, 现在先用0.2mm。
谢谢

我们设计此类滤波器时,没有考虑该空间过渡问题。主要调整长度和缝隙来确定尺寸。

0.1mm 一般机器都忽略的吗
用ansoft 修改长度 得到优化的结果, 没有考虑过渡空间
请问实际做出来的 影响大吗
谢谢

请问在ANSOFT里面调整了长度,分析结果也好点,可是软件里面没有考虑过渡空间,如果实际做出来和加一点空间差别会大吗?
还是一般机器分辨率 不到0.1mm
谢谢
