关于Lumpport的宽度设置的疑问
05-08

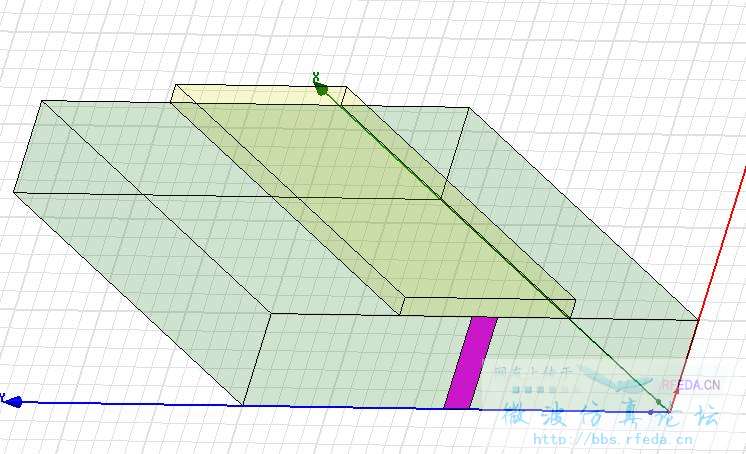

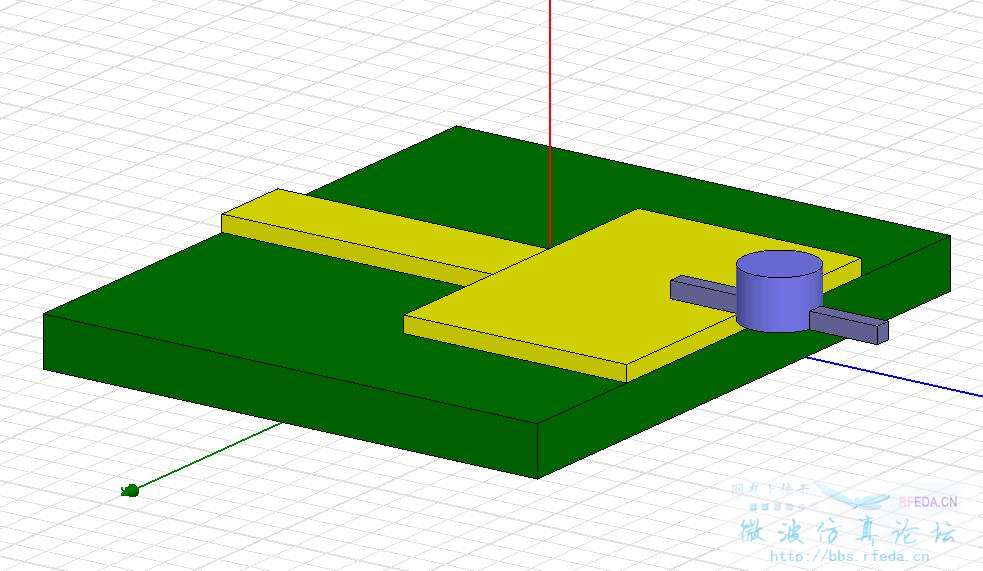

大家好!有关Lumpport的宽度设置的疑问请教大家,如附图1所示,假设微带的宽度是1.5mm,按书上的说法我把Lumpport也画成和微带一样宽(1.5mm)。可是如果我要在微带上面焊接的器件引脚宽度只有0.25mm,那么我是不是应该把Lumpport面缩小到和器件引脚一样宽呢(0.25mm)?如附图2所示。谢谢大家的回复!
图1
图2
图1
图2

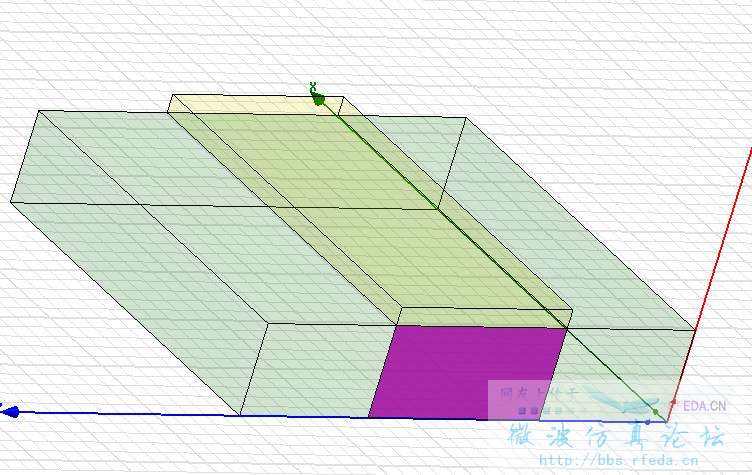

尤其是面对图3所示的情况的时候,我就更迷茫了......是应该把Lumpport成带线宽度或是引脚的宽度?
图3
没研究过这问题。不发表意见。帮顶
建议你仿真看下不同设置之间的结果是不是有差别
应该是带线宽度吧
与引脚一样宽的话,端口处的电磁场分布就不是实际的场分布了
我觉得 1设成带线宽度 2延长一段介质到引脚头处,介电常数为空气,端口设成引脚宽度
谢谢回复!继续请教。
这个可以用waveport吧,或者为什么不用微带线的截面呢?
谢谢您的回复!请问您文中的“微带线的截面”是什么意思呢?
这个结构位于腔体内部,所以我想用waveport会比较麻烦。
up......
