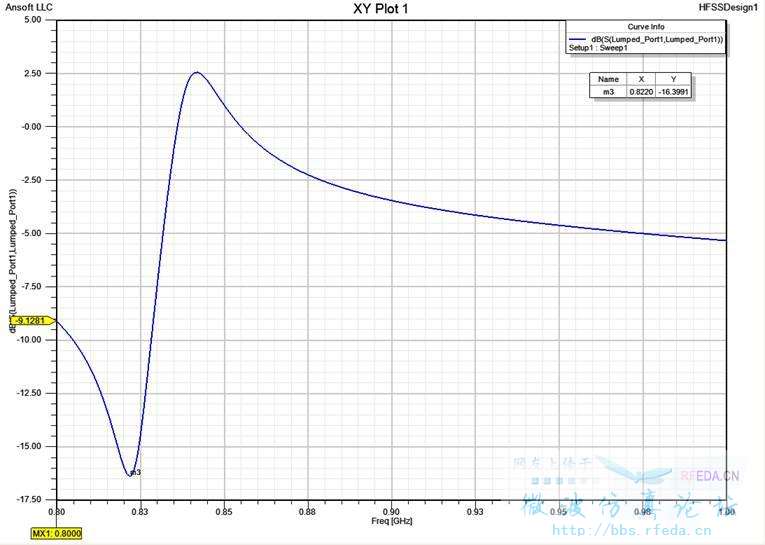

HFss用fast算的话有没有可能得到S11达到2.5dB
05-08
没看错,是正的2.5dB
同事搞出来的,觉得就算是模型错误,正的S11也是不可能的
目前搞不清楚是哪儿出问题了
这哥们儿每次搞出来的问题都是那么清新脱俗,我都无语了
同事搞出来的,觉得就算是模型错误,正的S11也是不可能的
目前搞不清楚是哪儿出问题了
这哥们儿每次搞出来的问题都是那么清新脱俗,我都无语了
试过出现正的,不过不知道为什么
觉得这个跟discrete or fast没什么关系,
快速再不准也不应该这样啊
是不是边界有问题啊
就一个rad
他用的12,我对12也不熟,不知道他rad设置有什么问题
查看下收敛否。同时看下网格数,过少的网格数是不正常的。另外检查端口。
端口阻抗被设置为复数了吧?那样的话很容易出现大于1
如果是天线类无源问题,怎么算都不该出现2.5dB的S11(正常设置)
可能是设置有些问题
扩大下辐射边界的尺寸看下。
感觉是网格划分的问题,也就是收敛问题,小编增加pass数试试。
