HFSS如何画圆弧微带线?
05-08
本人猜想是画一些曲线,然后连接起来,再unite。

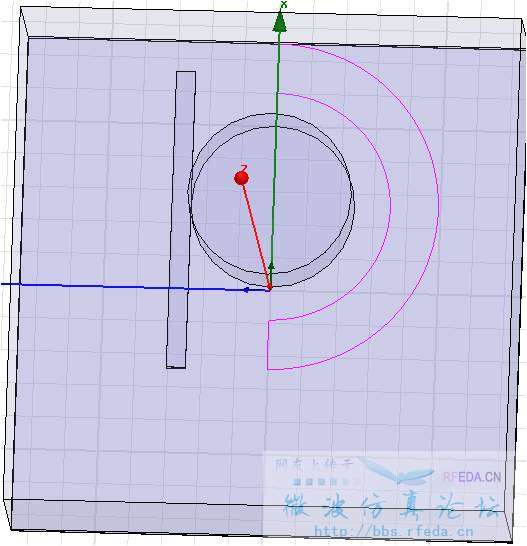

然后填充。但是填充不了。如图
请指导一下:HFSS如何画圆弧微带线?
不是这个样子,你连起来它也不是个面嘛
用一个“sweep”的命令,它的原理是先画一条线,再画一个路径线,就是第一次画的那条线沿着现在画的那条路径线进行‘sweep’,得到一个面,就是线动成面的原理
麻烦1楼能不能说清楚点,我现在也遇到了这个问题,正在求助中,谢谢!
先画线 把线连起来 注意练成闭合曲线 再coverline 变成曲面,再sweep变成立体的
我一般是先画两个半径不同的圆,然后逻辑运算就可以了。
我不会,给你一个鼓励
简单 实用。我也这么用
我一般是用AutoCAD画,然后直接导入,挺方便!
找个CAD软件画个图,导入就好了吧。
我感觉画圆简单
用CAD画,然后倒入
