请问CST中能否实现hfss中的这种功能。

05-08


CST中有时域求解器,用一次就可以把所有很宽的一个频带参数求出来,比HFSS方便,当然可以把你说的这个做的更好。

你这个图是啥意思
就是参数扫描啊
当然可以 CST

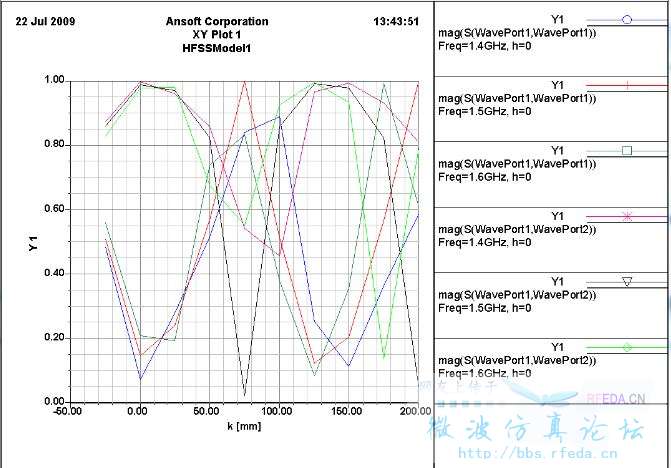

图中给出的是,确定频率如1.4GHz下,参量k在一定范围内变化时,反射系数或者传输系数的变化。

会使用瞬态仿真中设定扫描频率范围,观察一些变量样值的s参量曲线图。但是请仔细观察曲线的右侧,我们现在是想观察设定变量的变化范围,然后取一些频率的样值,看其s参量曲线。

参数扫描可以实现,不过得到的是单条曲线,想要放在一起,就只能复制到一起了

又见大牛,我现在的问题是怎样将横坐标改为变量而不是频率。

你用的那个版本?

用的是2010版本

参数扫描会的吧?

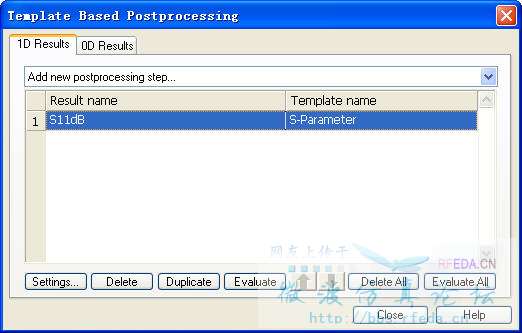

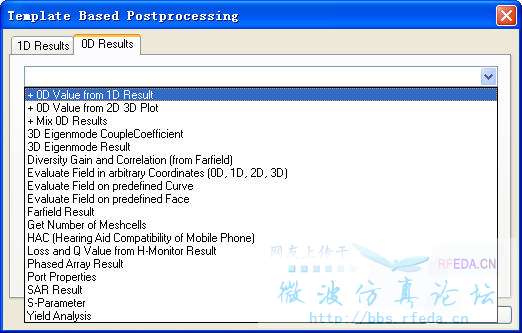

在参数扫描的界面添加仿真目标,选择后处理模板

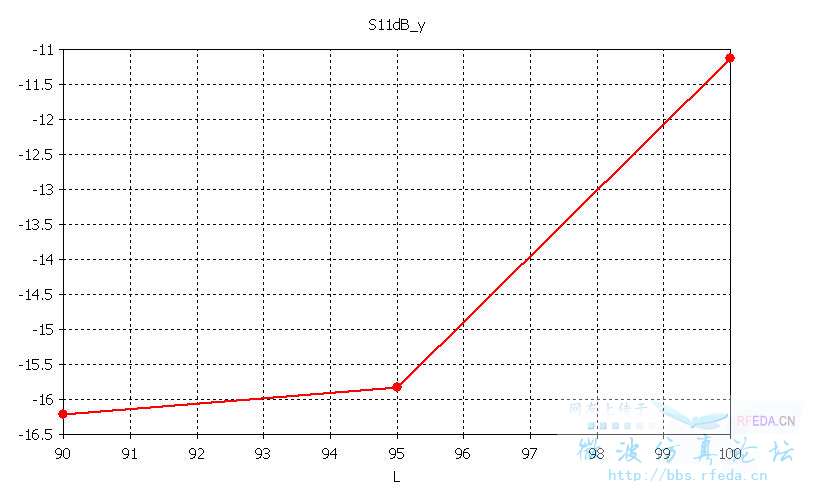

  • 可以得到想要的结果


    还是谢谢,我已经找到了。怎么将曲线放到一张图里呢?

    解决了,谢谢。
