CST波导问题
05-08
请各位大侠指教:

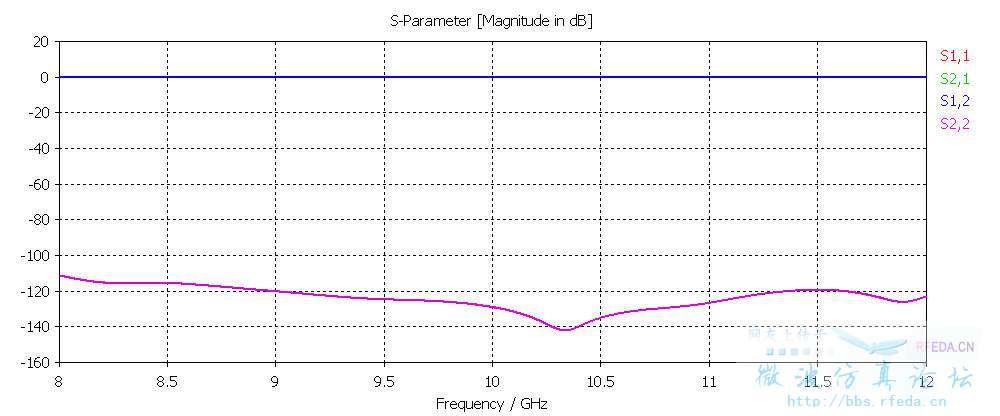

问题:我用一个矩形波导,四周都是PEC,左右两侧是OPEN边界,在左右两侧放port 1 and port 2,来测透射系数和反射系数,但是出来的 IS11I^2+IS21I^2 远远小于1.这是为什么呢?
以前我用矩形波导测透射系数的时候,是上下为PEC,前后为PMC,这样的情况下, 才是符合逻辑的。不知道为什么四周都换成PEC,出现了错误。
问题:我用一个矩形波导,四周都是PEC,左右两侧是OPEN边界,在左右两侧放port 1 and port 2,来测透射系数和反射系数,但是出来的 IS11I^2+IS21I^2 远远小于1.这是为什么呢?
以前我用矩形波导测透射系数的时候,是上下为PEC,前后为PMC,这样的情况下, 才是符合逻辑的。不知道为什么四周都换成PEC,出现了错误。
四周换成PEC?截几张图或者上模型吧
就是四周换成Et=0的边界,以前做波导都是上下是Et=0.前后是Mt=0,现在我把Mt=0换成Et=0.如附件图.....两侧OPEN的地方放PORT
还是上模型吧,我觉得我的没啥问题
