CST MWS中圆极化判定若干办法,请高人指点。
05-08
小弟建个CST模型,目的是实现圆极化,但如何判断这个模型是否发生了圆极化变化 一直很纠结,提示入射波为TE波,且入射端为Zmin 以下附上我的相关仿真结果,请高人指点。
方法一:看S参数

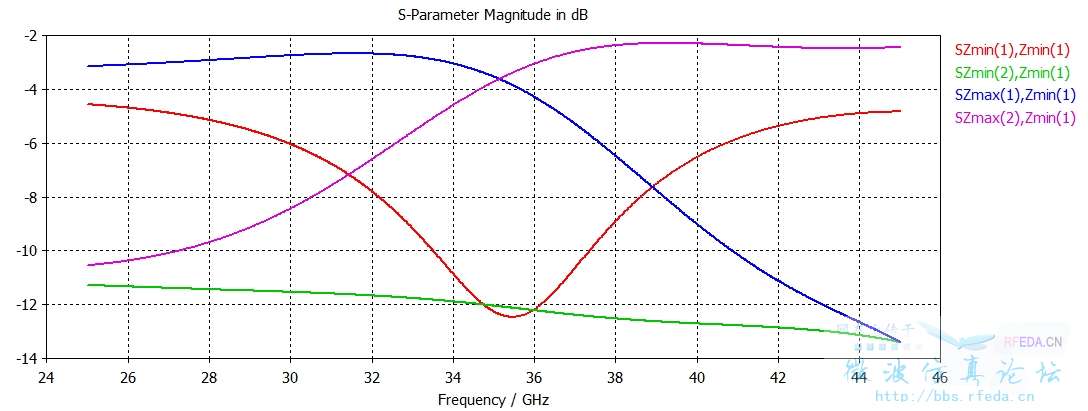

这个为仿真结果的S参数,有书上说从这里可以判断圆极化还是线极化,我还不太清楚,请教高人,比如看红色与蓝色线
方法二:看远场轴比

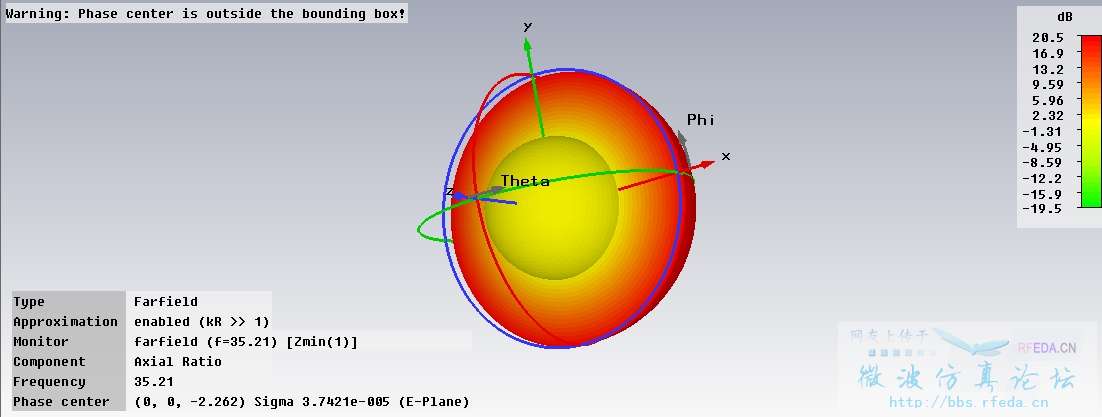

此图为轴比的3D模式图
上图为轴比的2D模式图
上图为轴比的2D模式图 这个图还是比较直观了,但还是看不明白,前面轴比小,后面又那么大,是否是圆极化?请高人指点
上图为轴比的polar 模式图,这个我也看太懂了,哎。求高人指点啦。
方法三:直接看电场
这个方法比较 直接,太不太方便,不便于优化
好了,就说那么多了,应该很详细了吧,大神们指下了,感激。
看的好乱,能不能上传模型看看
上传不了啊,大侠, 太大了
只上传.cst文件即可,压缩成.rar或者.zip格式
