电缆间的串扰仿真
05-08
我用CST电缆工作室仿真线缆间的串扰,仿真频率设置为0—2GHz,仿真线间距设置为1cm。仿真线缆为软件自带的同轴线RG58和双绞线UIP LIFY1qmm。

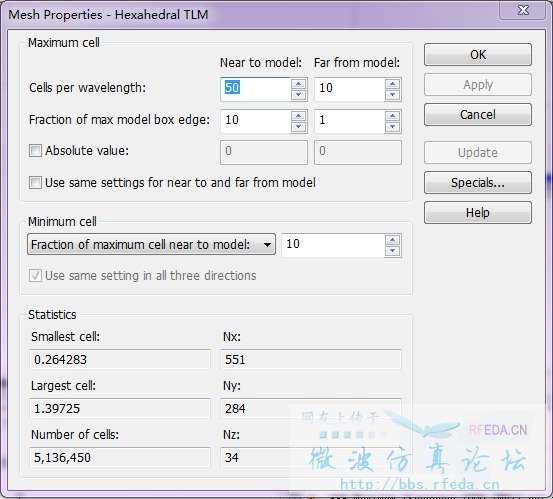

网格设置如下图:
[upload=1]

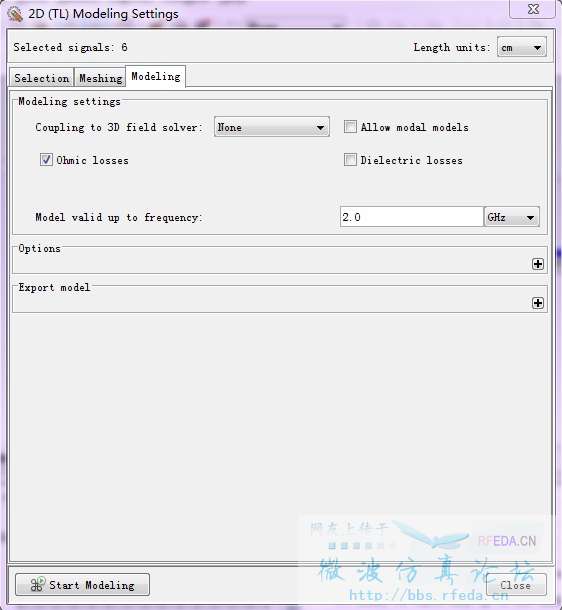

以及Modeling的设置如下:
[upload=2]

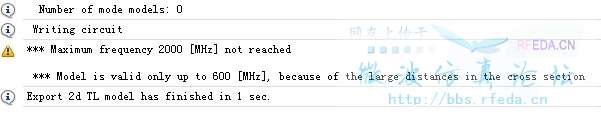

在进行Modeling时提示如下对话框:
[upload=3]
向各位仁兄请教下出现以上情况是什么原因造成的么?是我哪里设置不对呢?我设置的仿真频率是到2Ghz,但是modeling完有效的model只能到600Mhz。盼解答!万分感谢!
以及Modeling的设置如下:
在进行Modeling时提示如下对话框:
向各位仁兄请教下出现以上情况是什么原因造成的么?是我哪里设置不对呢?我设置的仿真频率是到2Ghz,但是modeling完有效的model只能到600Mhz。盼解答!万分感谢!
网格设置如下图:
[upload=1]
以及Modeling的设置如下:
[upload=2]
在进行Modeling时提示如下对话框:
[upload=3]
向各位仁兄请教下出现以上情况是什么原因造成的么?是我哪里设置不对呢?我设置的仿真频率是到2Ghz,但是modeling完有效的model只能到600Mhz。盼解答!万分感谢!
刚才的没有图:
现在重新上穿:
我用CST电缆工作室仿真线缆间的串扰,仿真频率设置为0—2GHz,仿真线间距设置为1cm。仿真线缆为软件自带的同轴线RG58和双绞线UIP LIFY1qmm。
网格设置如下图:
以及Modeling的设置如下:
在进行Modeling时提示如下对话框:
向各位仁兄请教下出现以上情况是什么原因造成的么?是我哪里设置不对呢?我设置的仿真频率是到2Ghz,但是modeling完有效的model只能到600Mhz。盼解答!万分感谢!
试试更改Modeling中的网格设置,改小一点
这个试过 我在网格设置中改为5,结果还是一样的
这是线缆跟周边物体耦合后的modeling限制,属于一个物理上的计算极限。
我以前做过很复杂的模型,最后同轴只能modeling到几十兆,但也只能这样,怎么改都上不去。
感谢您的解答!如果是这样的话,还是比较符合实际情况的,一般来说电缆上传输达不到2GHz。
