CST MWS用I求解器计算时添加了对称面后如何添加波导端口?

05-08
用I求解器仿真一个喇叭,提示不能在boundary condition中设置对称面,要使用内建的宏来完成
于是照做,然后原来设置好的waveguide port提示被删除了,接着按照通常的方法重新添加,再仿真
提示“Port 1 is touching a magnetic ground plane. Please define an extrusion of the port face for port backing.”
不明白这是要我怎么做。求指教

没明白你是怎么做的,模型上来吧

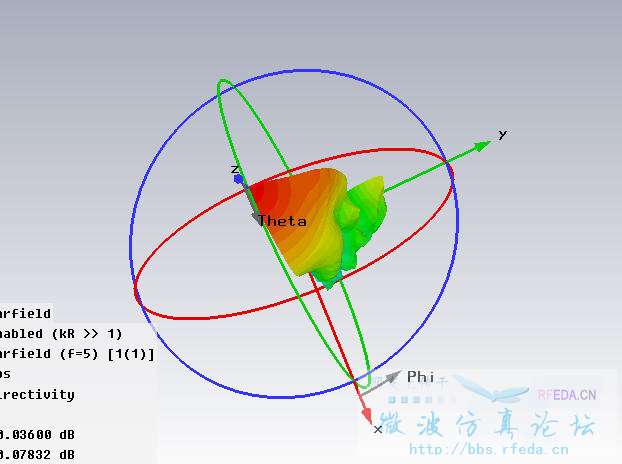

我用CST自带的例子试了下,没有报错,但得到的方向图应该是不对的
可能I求解器的对称面不是这么用的


就用自带的圆喇叭例子试吧。
你是用menu/macros/solver/set mirror planes for I-solver设置的对称么?

我用的那个是自带的方喇叭的例子,是用宏加的

能详细说下用宏加了对称之后,具体怎么操作添加的waveguide port么?
我也是仿一个角锥喇叭,添加了电和磁对称以后,喇叭被横竖分成4份,只保留了一份,其他3份都被替换成了“假”solid。然后我选中剩下那1/4的波导口端面,添加waveguide port,然后启动I,就提示前面说的错误,说waveguide port与磁对称面接触了,不行。你是怎么做的,能仿成功。

我把波导端口扩大了啊,就相当于完整喇叭时一样的端口,说白了,就是把被删掉的端口重新建立出来


相当于在后面又接了一段波导吧?
这样做不行的,我之前已经这样做过了。
那个宏加的对称面不是固定坐标的,是把计算区域缩小为1/4,然后在区域边界加电壁和磁壁。你把波导扩大后,也扩大了计算区域,对称面就同时被移位了,不在原先想设置对称的地方了。你仔细看看加完宏以后的边界设置变成什么样了。
继续求解决方案。

我就是这样设置的,没有错误,只是会提示端口模式不够,我设置了1mode


这样应该是不对。

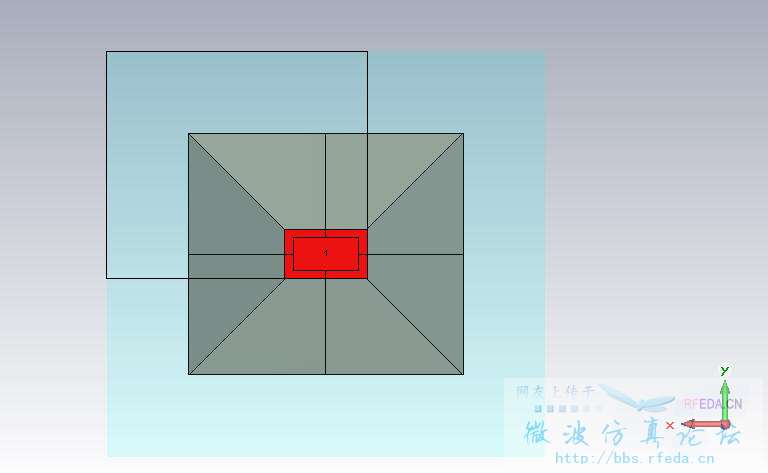

你看看边界条件里面,是不是Xmin和Ymin被设置为了对称面?
但实际上我们想要的对称面不在图中的Xmin和Ymin位置上。
