CST MWS关于等离子体仿真得到的S曲线明显不对请大家指出是什么参数设置的不对
05-08

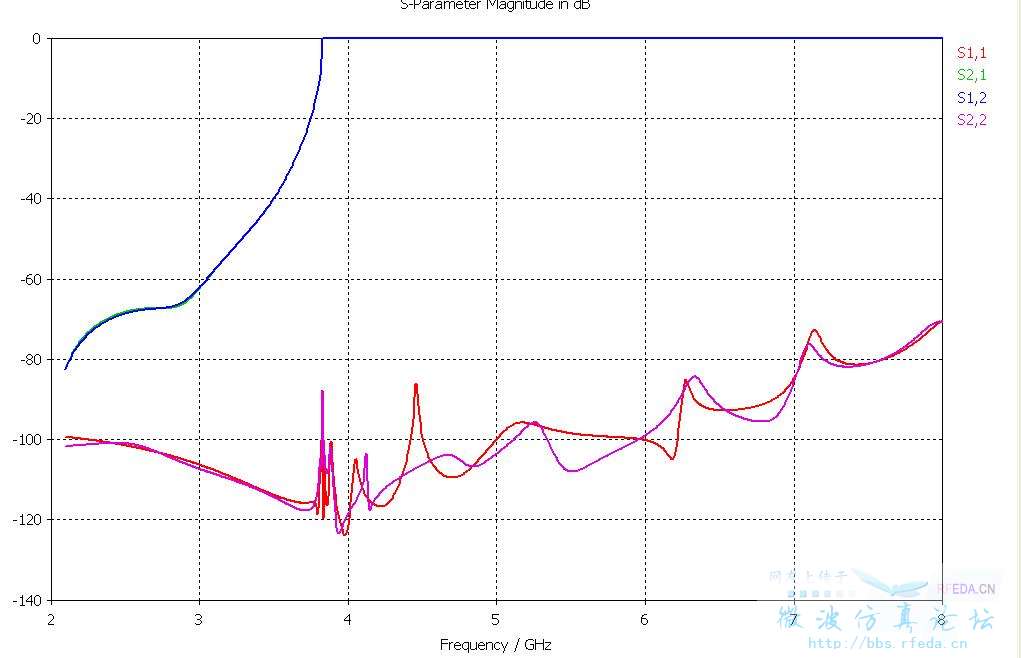

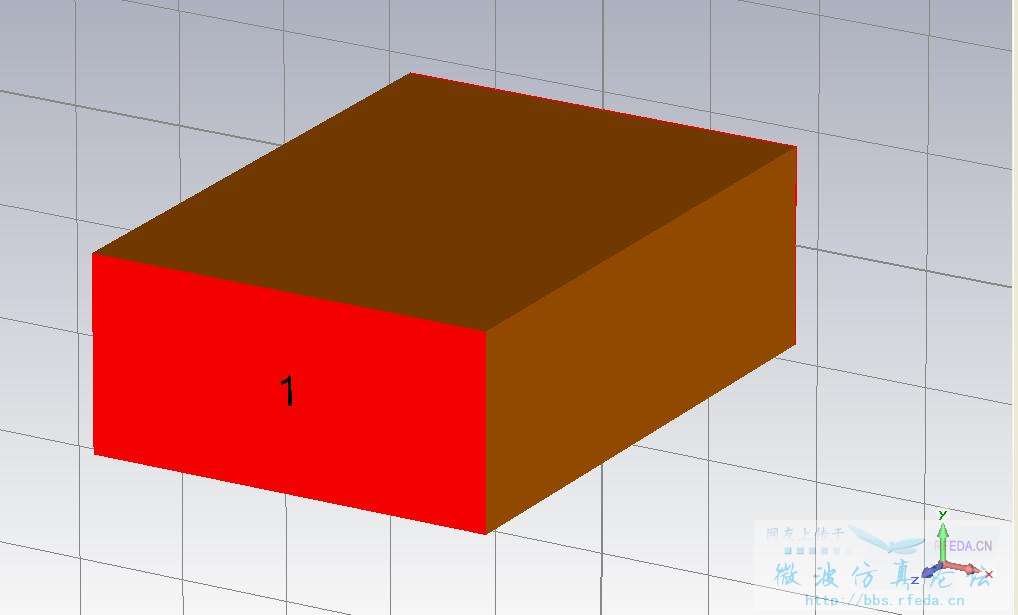

模型很简单 想验证等离子的性质,一段充满等离子体的矩形波导 72*34 分别为波导的长边和短边,边界条件设置为PEC,等离子体角频率为3.14e10 rad/s, 碰撞频率为0.0 Hz, 输入频率范围为2.0--8.0GHz,得到的S曲线如下图,明显不对啊 不知道出了什么问题 跟参考文献对不上 请大家指出是我什么参数设置的不对 还是什么问题呢
碰撞频率能为0吗?是不是应该比碰撞频率低一个数量级
碰撞频率设置为1.5e8试试!
