CST MWS怎么画出line impedance和频率的曲线？

理论上Template based postprocessing。
不过，小编你是如何得到line impedance的?

也想知道····

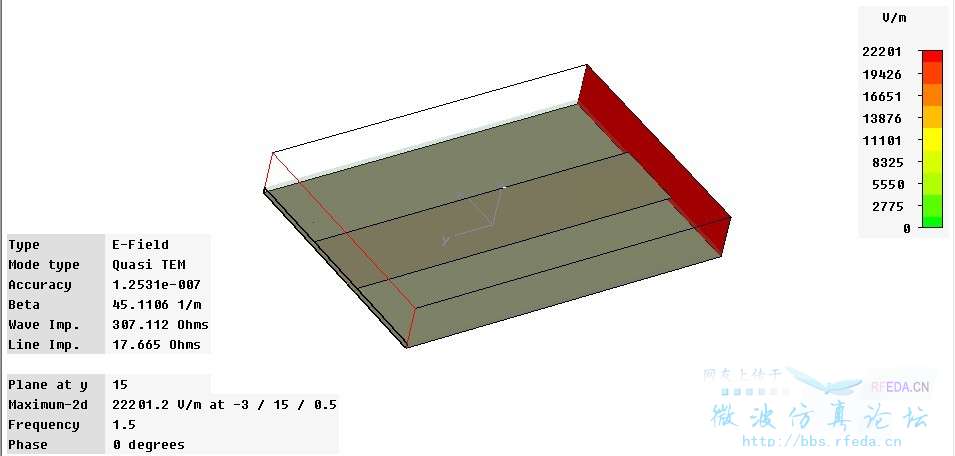

你点一下2D/3D Result ---port1---e1，在界面图上就有line impedance啊，还有wave impedance 等等，不过这里只能看一个频点的。
还可以去smith chart里，想看哪个频率下的line impedance都可以，但是我不会直接画出曲线的那种

只有port impedance啊，而且是0D的，只是一个数，不是曲线

仿真没发现有line impedance，你在哪里看到的?

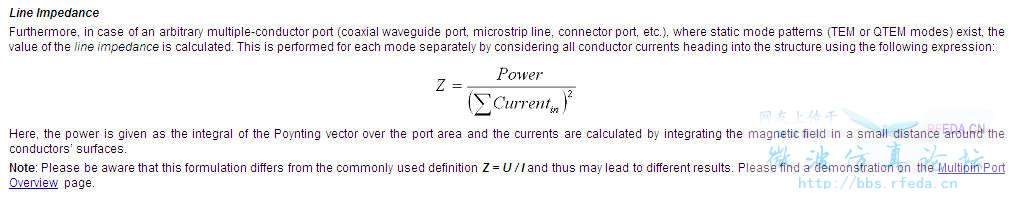

定义：
Line Imp.: For mode type TEM or Quasi TEM, this is the line impedance in Ohms. See Waveguide Port Overview for impedance definitions. In case of a complex line impedance, its magnitude is displayed.

看到不?界面上第六行信息

我知道怎么得到line impedance，就是想知道你是用哪种方式得到的。
如果使用这些方式，肯定需要后处理计算。
如果是waveguide port，只能在transient solver里面逐次设定需要的频率，依次计算端口模式，把line impedance记下来postprocessing。
原图方式类似的道理。
