CST MWS怎么在PCB板引脚两端加电压探头呢?
05-08
CST怎么在PCB板引脚两端加电压探头呢?做的模型好像无法直接取到引脚两端的两个点……
有引脚就会有net吧,导到DS里面加探针
不是很明白,你要测什么地方的参数,你在哪个工作室中,PCBS还是 MWS?
是在WMS中,在pcb板模型上面
DS是什么啊?不好意思 刚学CST不是很清楚

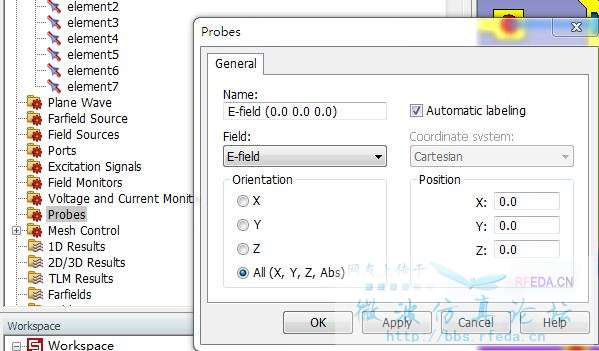

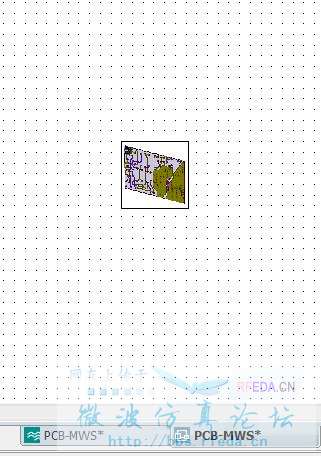

DS是设计工作室,在微波工作室中会出现这样一个窗口,计算后会出现相关结构的电路模型,可进行电路级的仿真分析,如果你要在微波工作室窗口下看电压,要在你说的位置添加电场探针了
写的真的很清楚啊,正确
可以在两个引脚之间画一条线(Curve),然后定义一个电压监视器
