CST数据导出问题,急求!

05-08

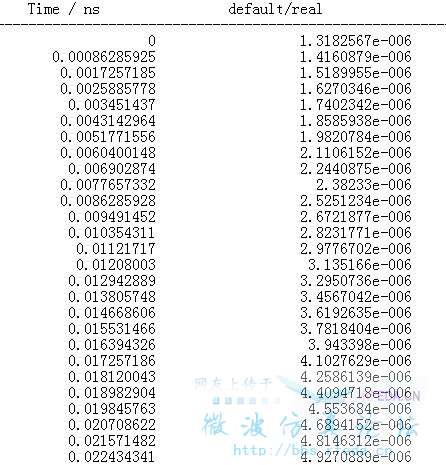

我用CST建立了一个超宽带天线模型,用远场探针得到远场电场信号波形,激励信号为高斯脉冲,现在想对信号进行编程处理,求两个信号的相关系数,导出信号时,时间坐标是随机的,请问怎么设置成固定步长,例如0.01ns,0.02ns...... 还是CST不支持固定步长的数据输出。怎么找都找不到答案,求高手帮忙!万分感谢!下面是输出信号数据的TXT截图。


首先,时间并不是随抽取的,每个间隔都是相同的,为你仿真过程中的最小时间步长
试验了下,可以实现
使用后处理功能来实现,首先将1D结构load到后处理中,然后对1D结果进行重新抽样,如果信号持续时间为10ns,抽样个数为1001个,然后再导出就可以了
注:导出来的数据还有可能间隔不是0.01,这个时候需要检查
1、信号持续时间,是否准确,这个在直接导出的数据中就可以看出来,如果最后一个时间是9.999ns,那就在最后添加一行10,0
2、上述如果没有问题,但数据导出仍不是0.01,将抽样个数改为1000尝试一下
如果还有问题,就把你的数据文件*.txt传上来,我帮你试试

太谢谢了,我试试看,不懂的再请教你。

你好,你说的导入到后处理中,怎么对1D结果进行重新抽样啊,这个试了半天也没找到方法。

导出数据的时候没有弹出设置步长的窗口么?

没有的

这里

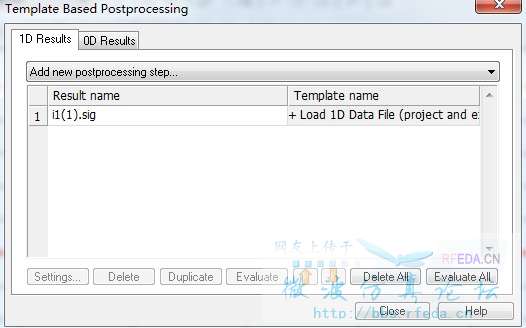

我这个是CST2010,导入1D结果后就是这样
找不着resample的命令窗口。



  • 找着啦,哈哈,谢谢哈!

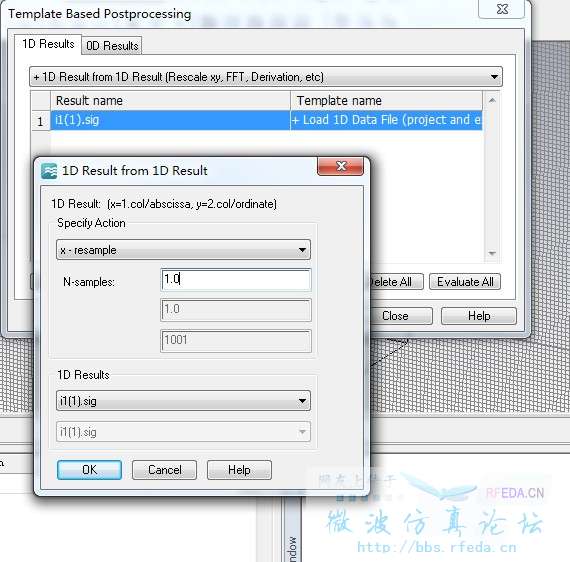

    进入resample,按你说的设置步长数量,可是好像无法点击,还有那个N-sample 的数值是什么意思。
    跟步长设置是什么关系呢。


    这里能看到


    那里无法点击?N-sample就是抽样的点数

    学习了,大师!

    哇,挺好的这样。大家学到不少东西啊,谢谢了

    放置探针是设置过Setsampling,帮助文件里用的是(64.0),感觉这里的单位难道是GHz所以左边那一列看起来比较不规则

    我刚刚的回复呢!

    探针还有采样点设置?
    这个应该和频率单位没关系而与仿真时间步长相关

    mark下,感觉很有用

    原始的增加Tstep,在求解器中设置;后处理的应该是插值处理的结果
