hfss中模型导入到CST MWS中,电流分布仿真结果完全不同,求解释?
05-08
HFSS中一个模型导入到cst中,两个软件的电流分布仿真结果,不一样。我怀疑是我端口设置不对了。

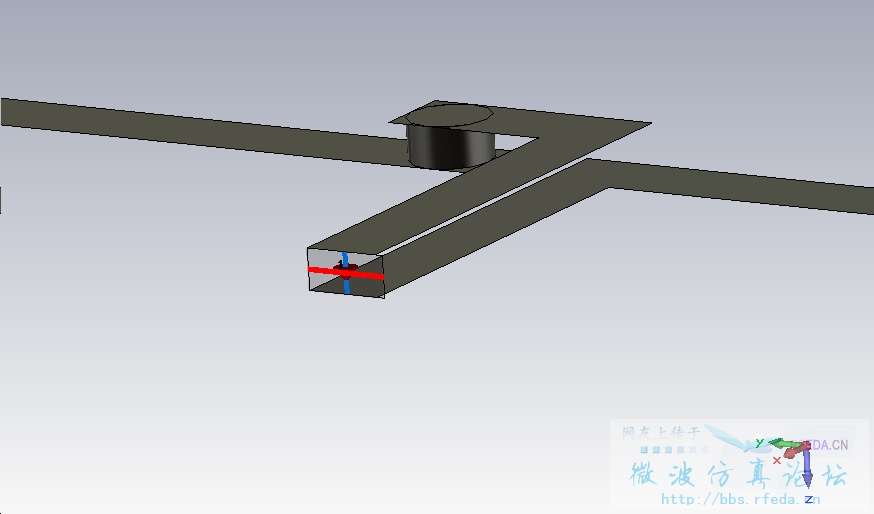

我端口设置为:先画了一个vaccum平面,然后通过 pick edge midpoint 选择该平面的上下两条边,最后选择离散端口discrete port。

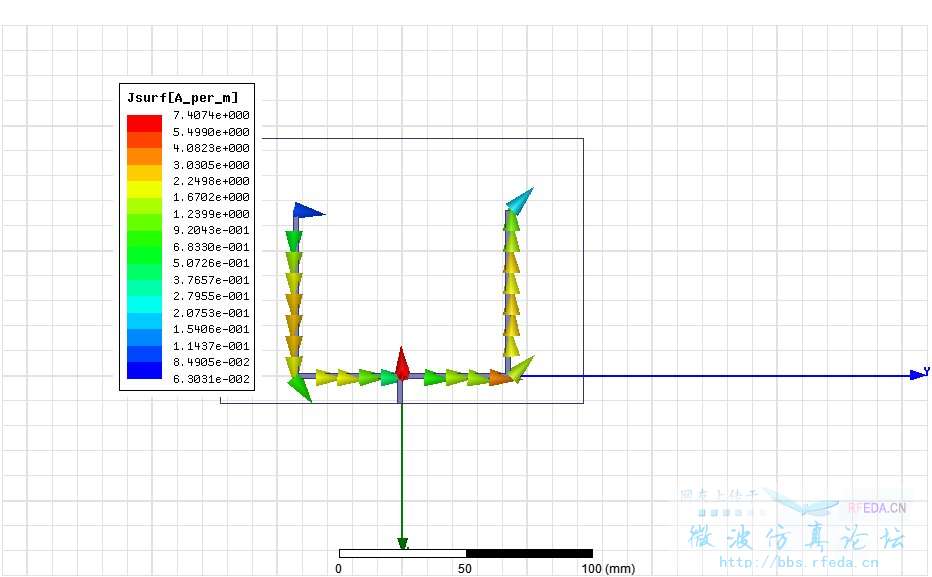

下面是我仿真的结果图:
我端口设置为:先画了一个vaccum平面,然后通过 pick edge midpoint 选择该平面的上下两条边,最后选择离散端口discrete port。
下面是我仿真的结果图:
小编问的是电流的大小还是分布?
电流分布的方向错误了。而且大小也变小了。

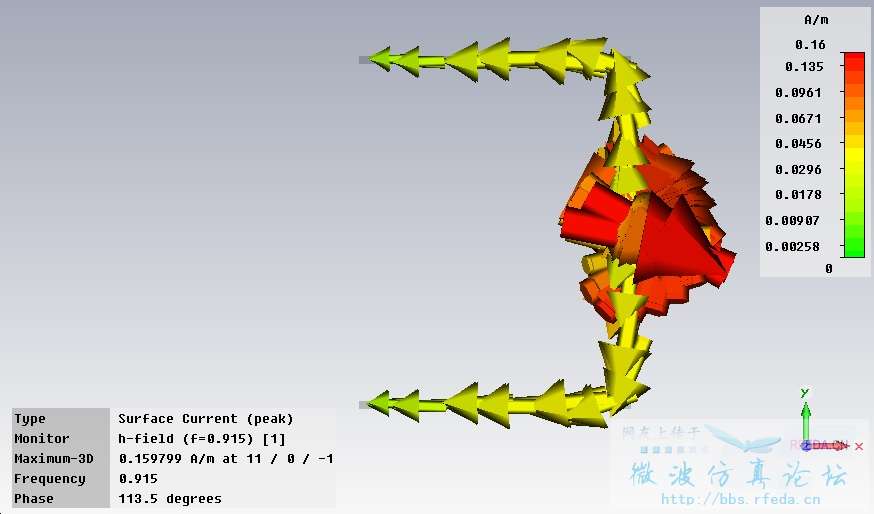

1)上面第二张图,有个相位phase设置,不同的phase,电流分布也是不一样的。
2)CST里discrete port,由于discrete port本身端口与结构之间的不良匹配,相比波导馈电端口,它的精确度就低很多
3)实际应用中,discrete port物理长度一般要求小于谐振波长的十分之一。
电流方向,你把HFSS和CST的phase设置相同,再对比一下,再检查一下你的discrete port有没有小于10分之1.
个人看法,欢迎拍砖,相互学习。
楼上正解
你说的那个phase应该是phase/animation那块的相位吧?
看看
