CST MWS计算单站远场RCS时候频率问题

在计算rcs的时候，平面波设置里面有一个频率。激励信号地方需要设置一个频率范围。monitor也有一个设置观察频率的地方。设置积分方程解的时候又有一个设置采样频率的地方。这些地方不应该都是同一个频率值吗?如果设置成不同频率出来的结果是怎么回事。比如单独的激励信号频率和平面波频率不同，做出来的结果是什么。
主要我现在是做一个大概15cm*15cm*15cm的正方体rcs，频率过低的情况（大概400M），在0到360度的方位角上，rcs有很强的抖动，不是一个光滑曲线，不知道是不是这些频率设置的关系

首先小编需要确认一下使用什么求解器（时域求解器、频域求解器、积分方程求解器、高频渐进求解器?），使用不同的求解器，小编所说的频率的设置有不同的意义。

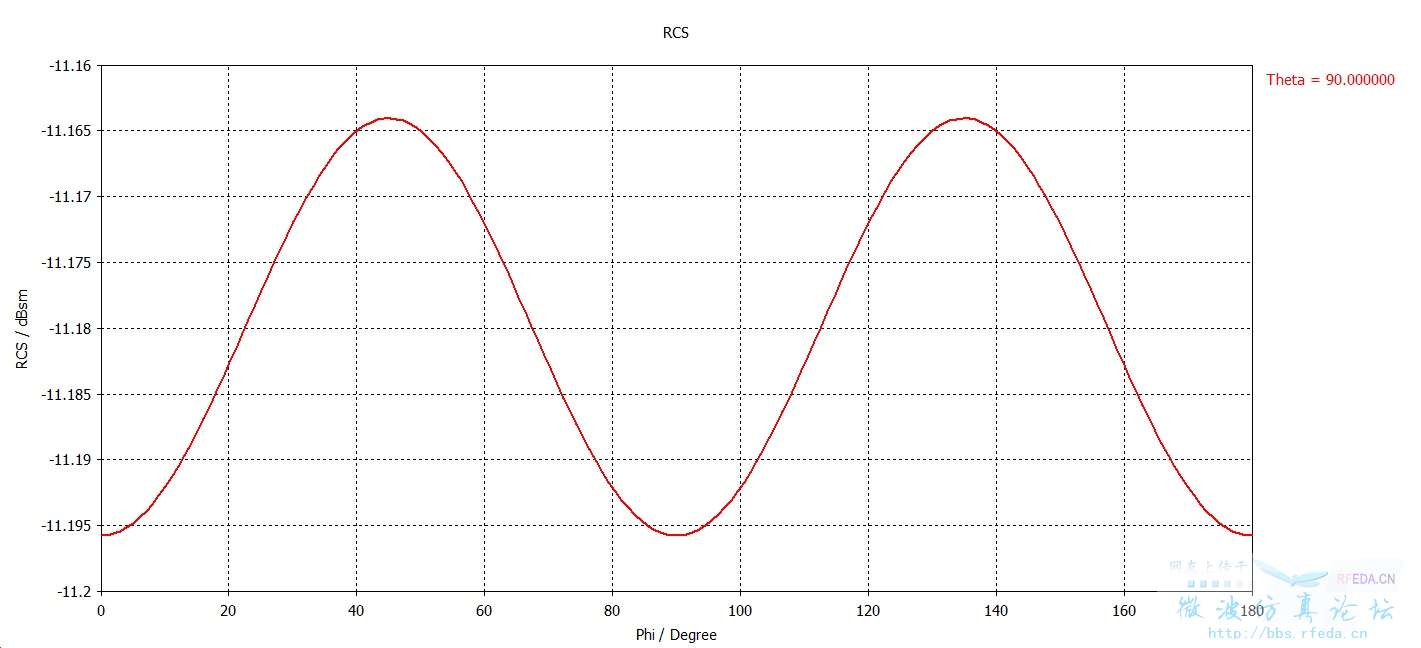

我按你说的仿真了下，结果如下图，你说的是什么意思呢?

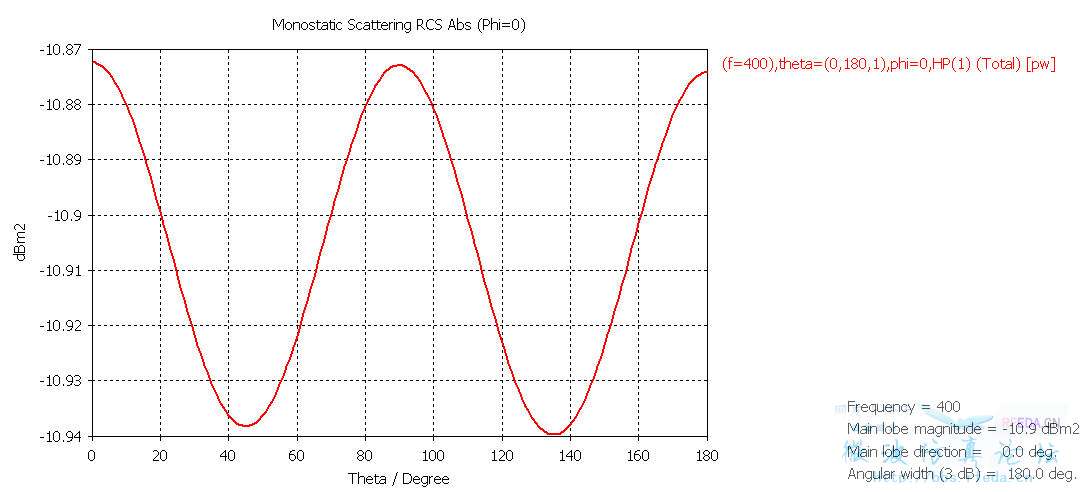

我后来看了看，感觉可能是频率设置不同的原因。之间设了一个较高的频率，激励信号的持续时间很短。后来把频率设低了以后，信号持续时间还是很短。重新建工程，把相关频率都设为400M，激励信号时间变长，然后有比较多完整周期，结果就平滑了。这个激励信号是根据具体频率生成的吗，为什么直接改频率范围激励信号不会跟着变化呢，是我哪里错了吗?还有我做出来的图显示格式和你的不太一样，是版本问题还是看的位置不一样，我的是在1D result 的 monostatic RCS里面导出的图。

你用的是默认的激励信号么?
CST里面默认的激励信号是高斯脉冲，时域的高斯脉冲的傅立叶变换在频域上可以覆盖你设置的频点，应该不会出现你说的频率范围变化而激励信号不变的问题

我刚试了试，频率改变的时候，默认激励信号是会发生变化的，频域的变化会影响到时域信号的变化，应该是和你说的一样，傅里叶变化可以覆盖所设置的频点。我没想到这一点，时域信号需要覆盖到所有设置的频段，并不是我所计算的具体某个频点的相应信号。
另外一个问题，在选则平面波以后，里面有设置极化的选项。如果选择圆极化的话，还会有个一频率的设置，但选线极化就不会有这个频率参数，为什么。
而且在选择了用Macro里面的I-solver monostatic RCS caculation 后，只有选择具体极化方向的参数，没有选择圆极化的选项。这是为什么。
再次感谢hawk多次解答疑问

能说下你用的哪个版本么?被你搞糊涂了

《help》中有一句这个
A plane wave definition is required for the RCS sweep. The settings of the plane wave do not affect the RCS sweep properties.
所以应该是不能设置圆极化波进行单站RCS计算的
我所说的是2011SP7
2012版本中是可以使用圆极化波进行单站RCS计算的

呃。我看了下版本。用的是2010.。看来我得更新一下版本了。help这句意思说平面波极化对rcs没有任何影响。只能在宏命令这里设置线极化啊。囧

对的，现在都2012SP2了，从SP1开始就可以使用圆极化波计算单站RCS了。
可以设置任意极化波了

你好，我初学使用CST计算单站RCS，使用的CST版本为2011。请问1.进入CST后选择了RCS的模板，然后建模，是不是只需要设置远场/RCS的监视器、频率范围就可以使用宏命令的T求解器进行单站RCS仿真了呢?没太搞清楚计算单站RCS设置那些参数。2.想看RCS随频率的变化关系，是不是要加broadband这个监视器呢?但是我加上这个监视器后总是在仿真结束后提示为无效的远场监视器。
