CST MWS中的远场方向图如何归一化
05-08
毕业设计仿真贴片天线,画出的场方向图老师说要归一化,希望哪位大侠帮忙解决
结果---后处理选项,然后根据你的需要对相应的数据进行后处理运算。

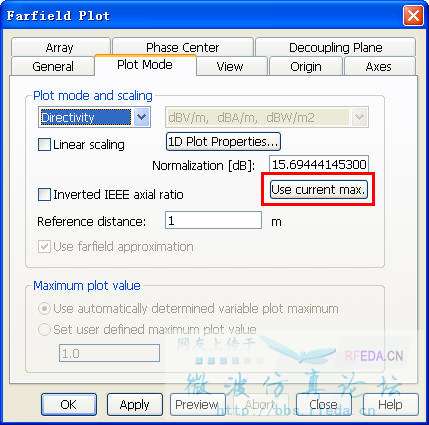

提个简单的方法,在远场图上点击右键,选择Farfield plot properties,在plot mode里面点击use current max.然后再点apply,就得到最高增益0dB的方向图了,也就是归一化的方向图
原来如此,我以前都是导出来自己处理的。
我电脑上最早的版本是2010,也有这个功能,不知道再早的有没有了
谢谢大家了!
再早的也有啊
那远场方向图各个颜色的线都代表什么意义呀?
不同的颜色代表了不同的增益,看视图的右上角
